Rhino画剖面的各种姿势

来自于微信--Rhino画剖面的各种姿势

那么进入正题，本期主题是Section，准确的说是Perspective Section。

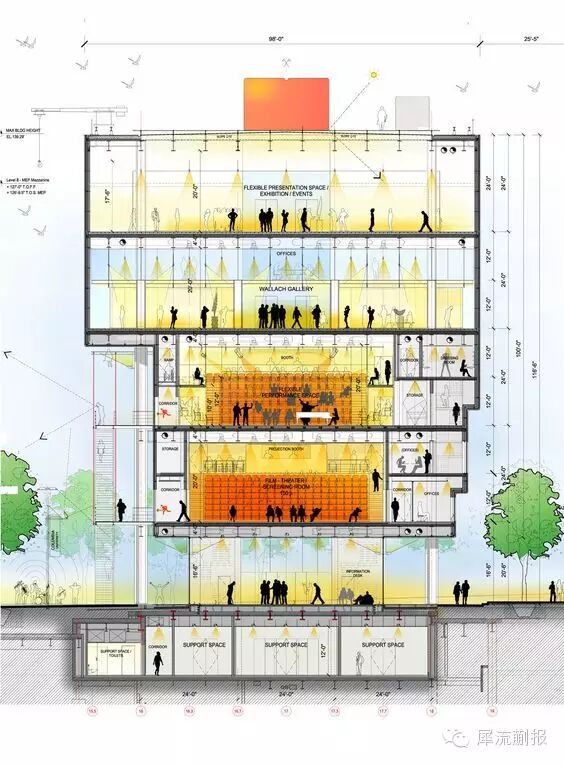

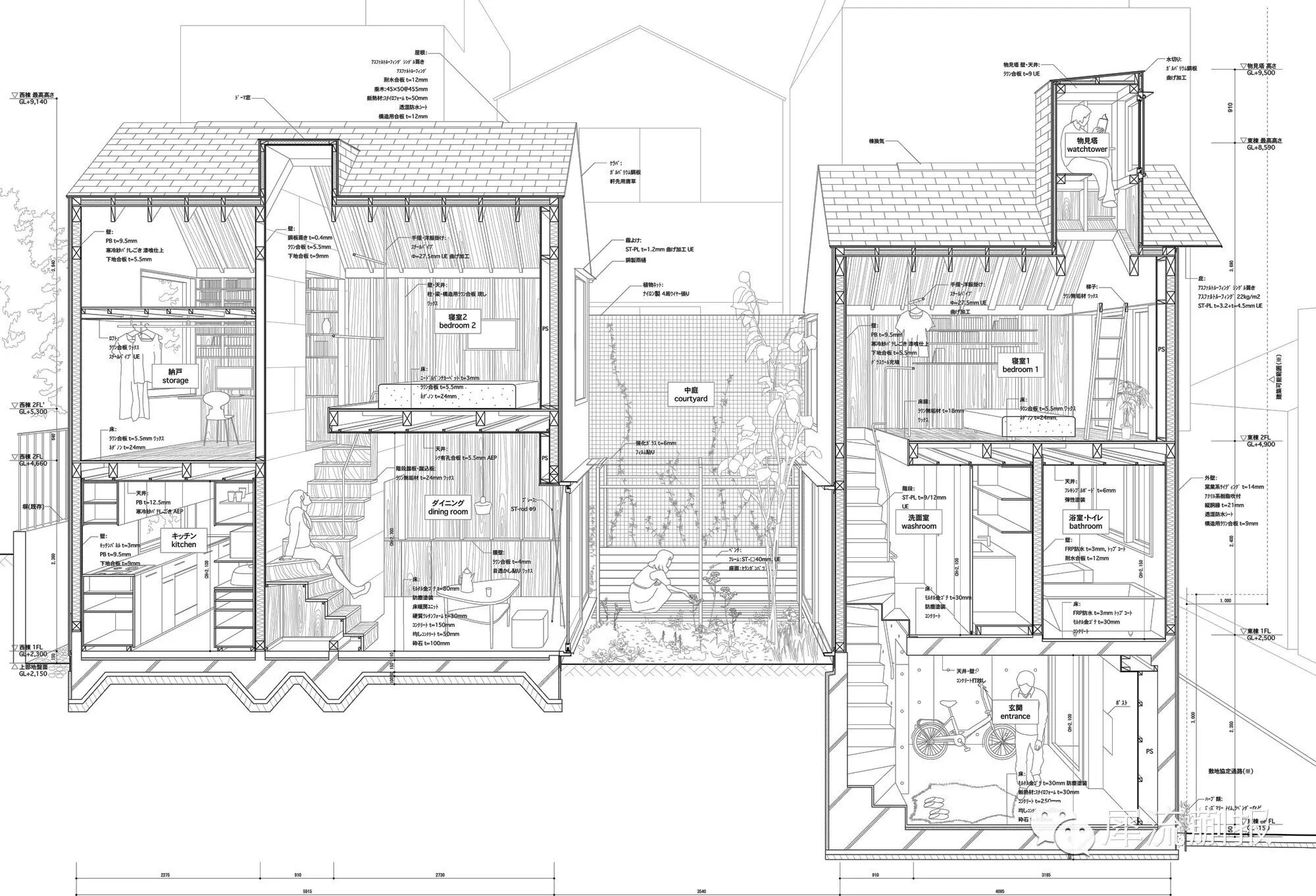

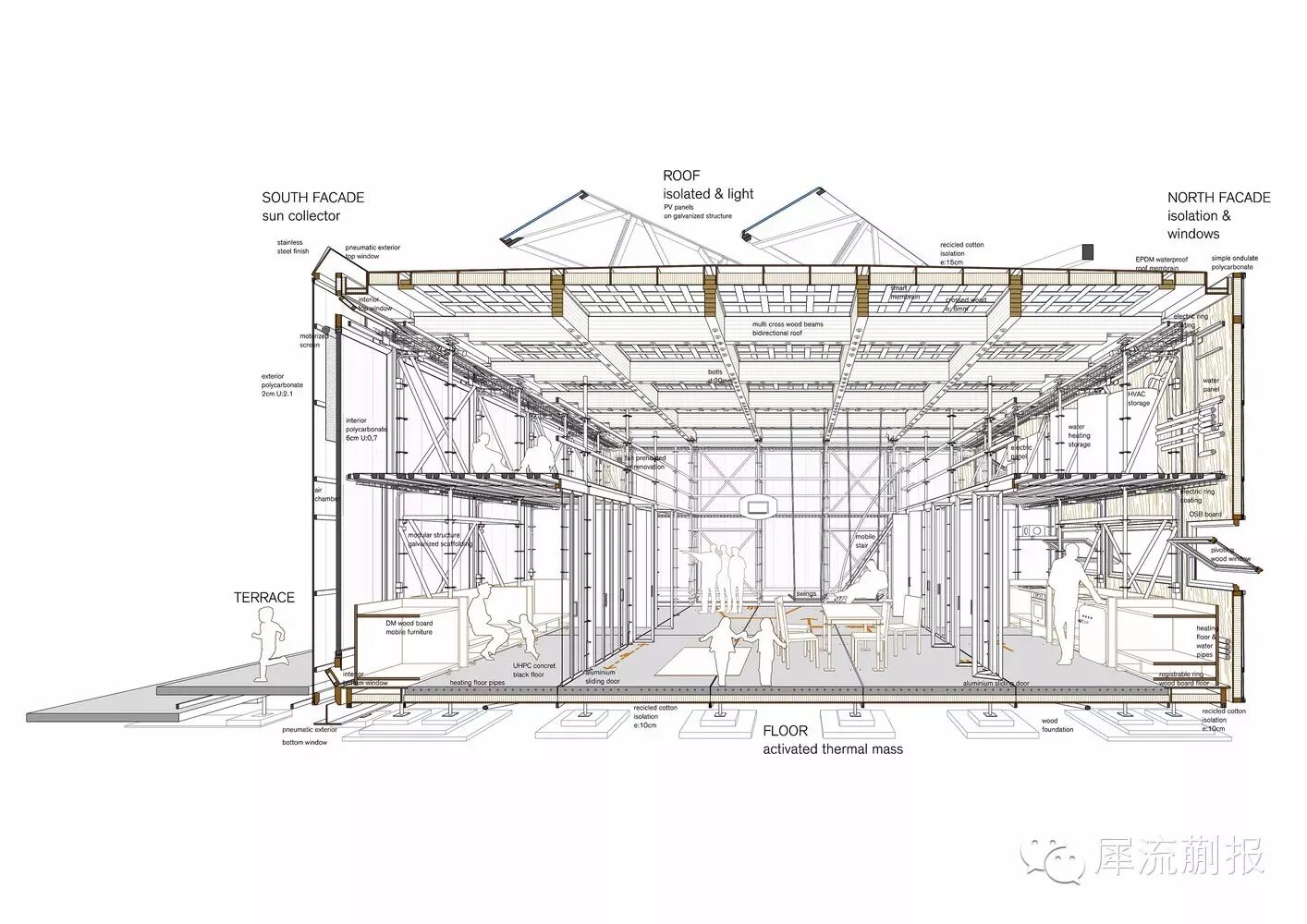

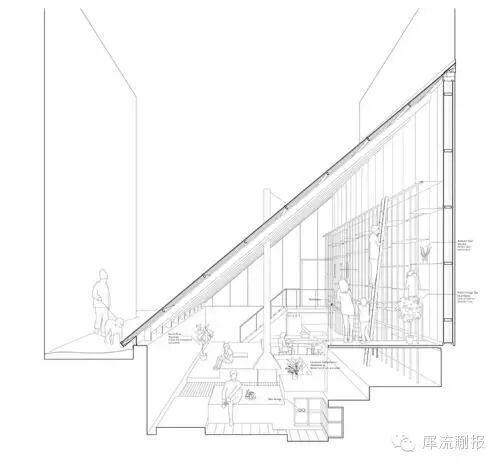

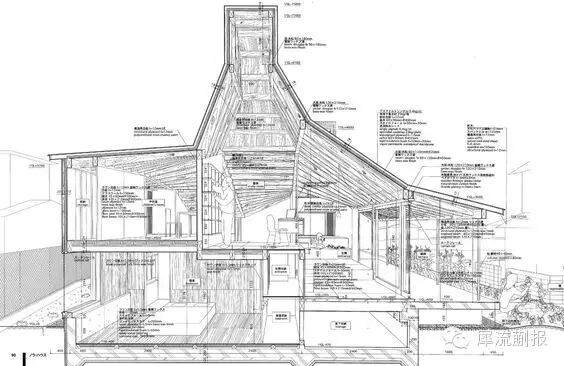

作为最能表达内部空间的图示形式，剖透视受到众多设计师的青睐。
这种Section Diagram，在正确表达结构（或者更加复杂的构造）的基础上，加入人物、物品、景观，将事件和场所注入图形之中，使空间流动。表达功能的同时，描述空间和设计者的意图。
这里，我们以上一期美食之家的模型为例，与大家聊聊Rhino结合模型制作剖透视的技巧。

-----------------------------

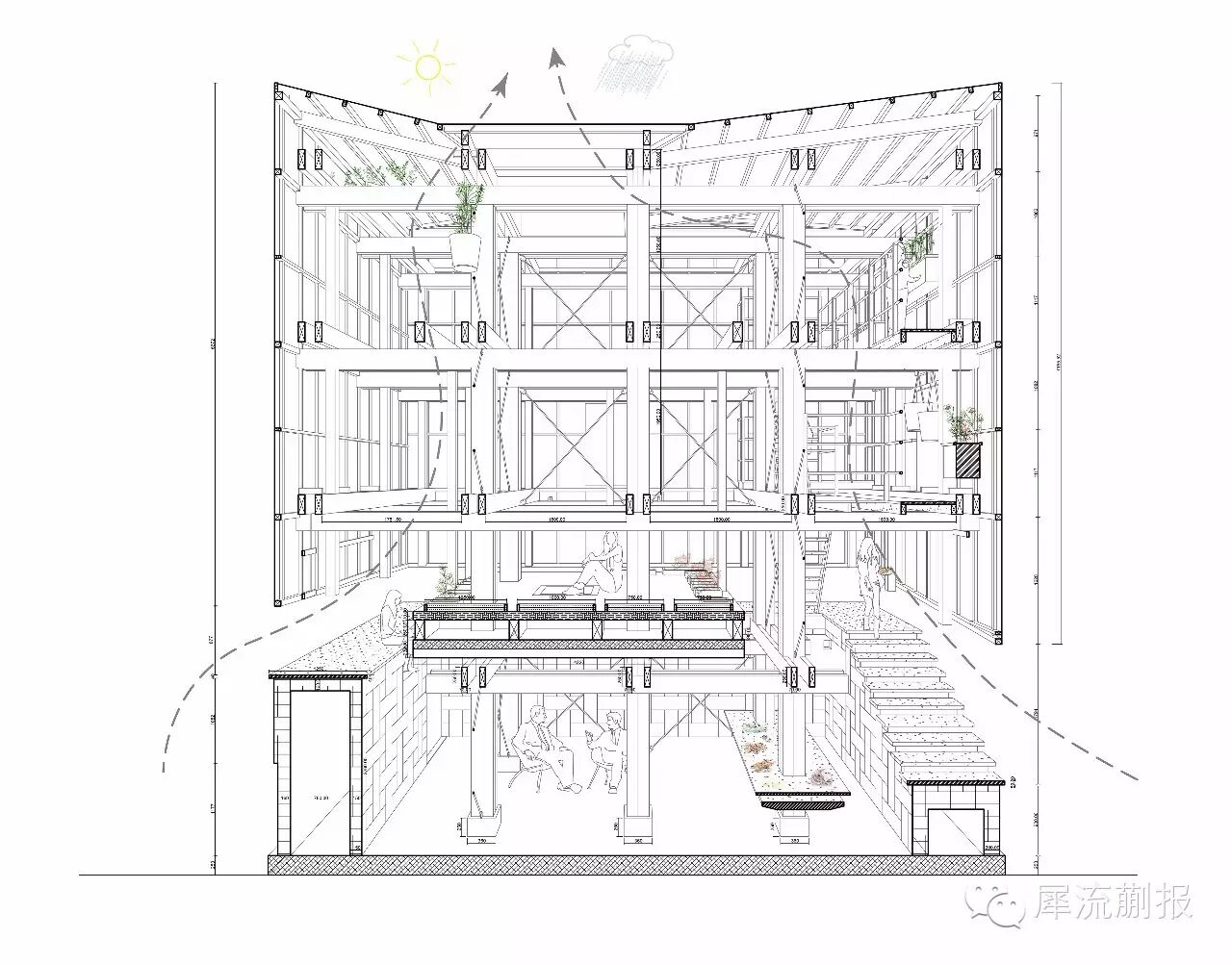

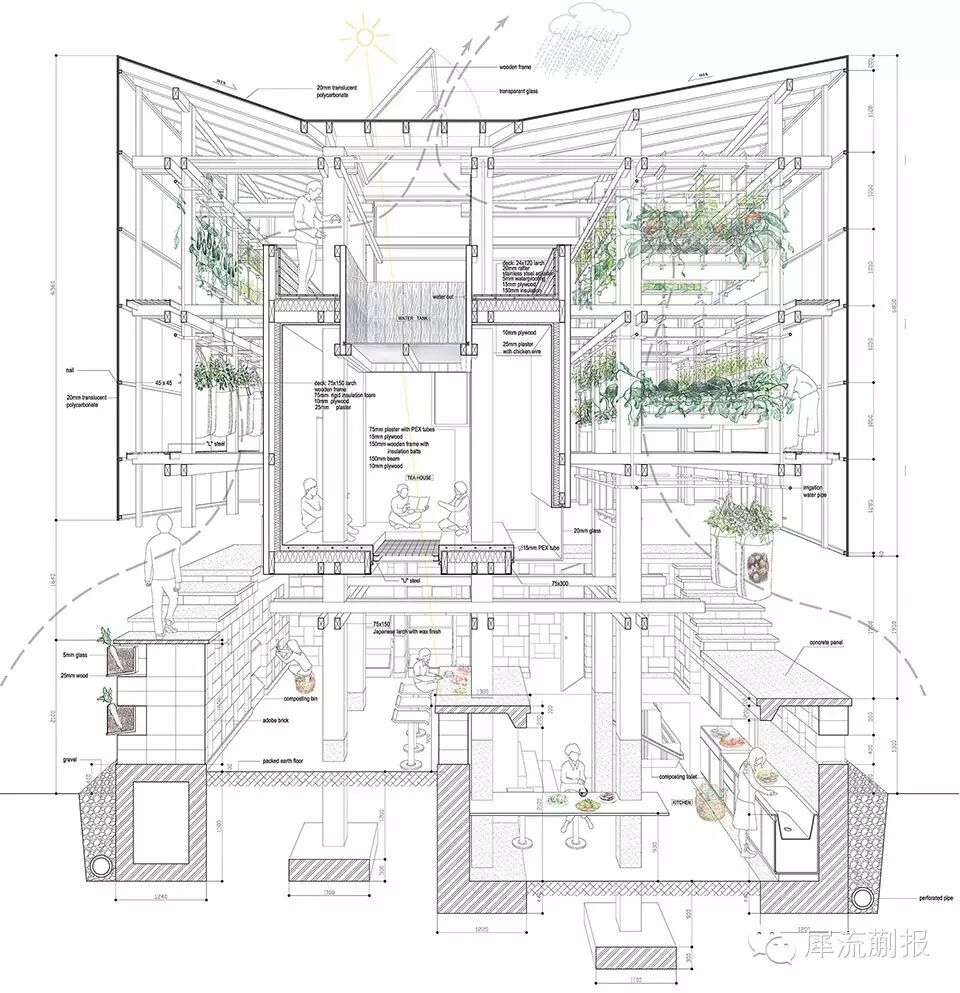

对于rhino的话，不论是要绘制剖面还是剖透视，我们都有无数种方法，其中有着很多小技巧，就以我们之前刚做的美食之家的图作为案例给大家一一道来吧，那么下图就是我们成图的目标了~~~~

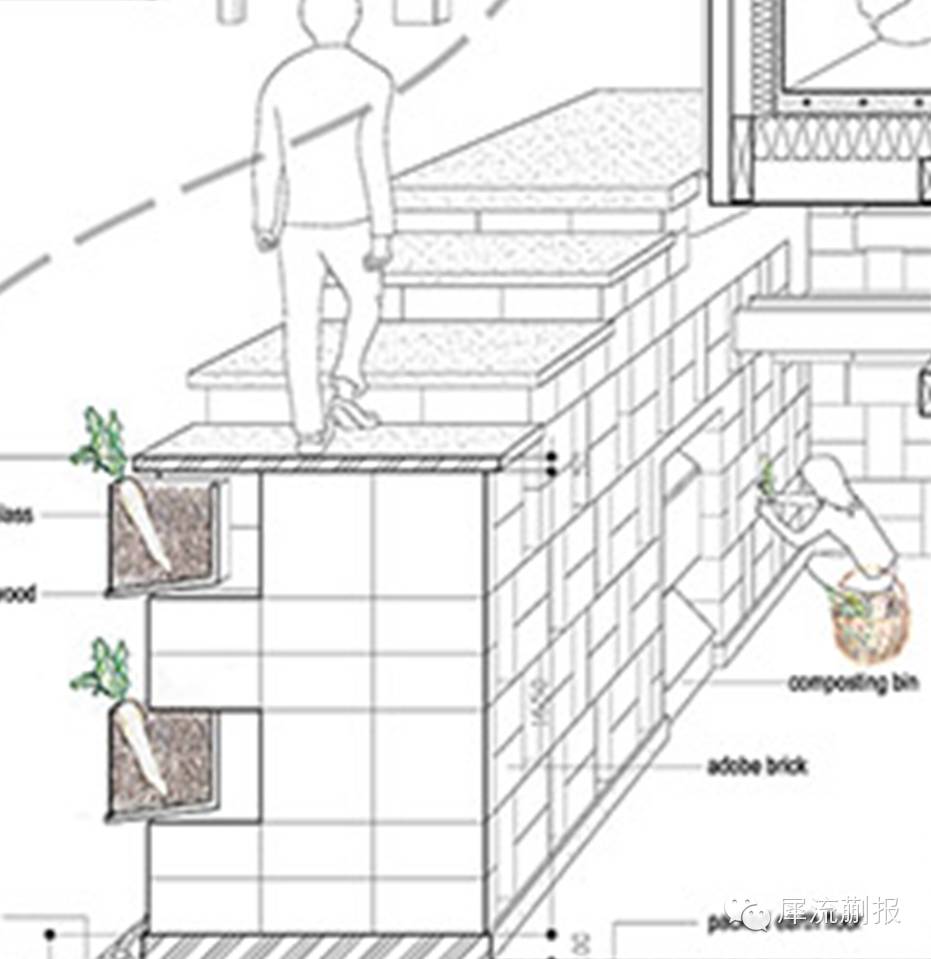

下图是我们最终的成果图~~~好吧植物们吃了不好意思·······还有不要问地下室去哪了，实际建筑就没地下室，只有概念图有·······
这样的一张图很能反映设计思路和设计细节，想要绘制这样一张图的话大前提肯定是有足够的设计深度，以及完善的设计模型。经过之前我们的努力，已经得到了尽量细致的模型了，接下来就是如何出图以及美化了。

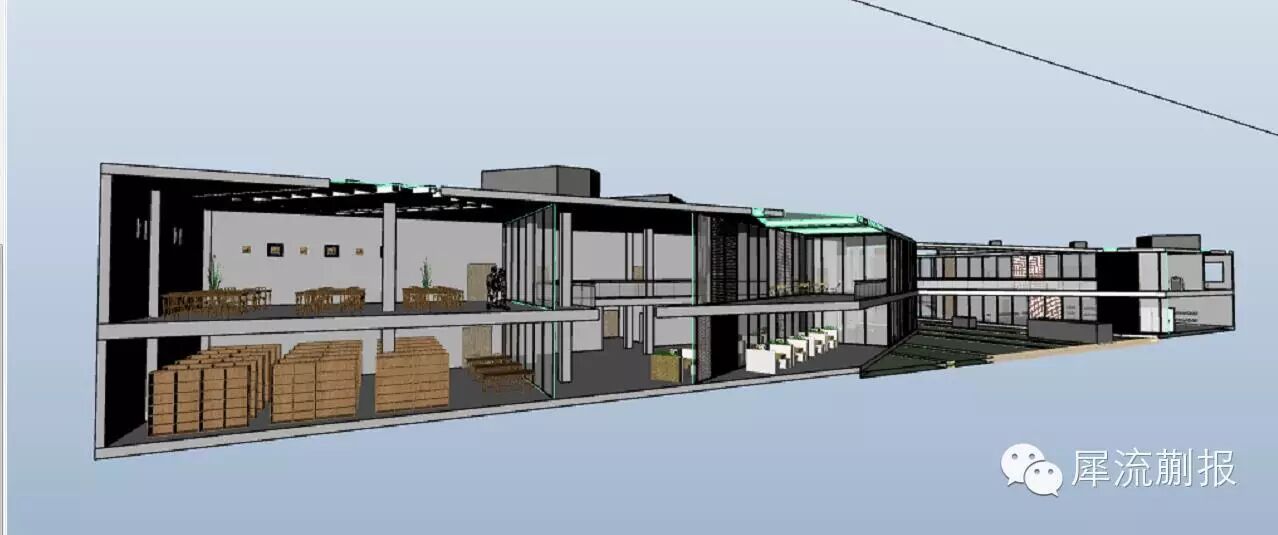

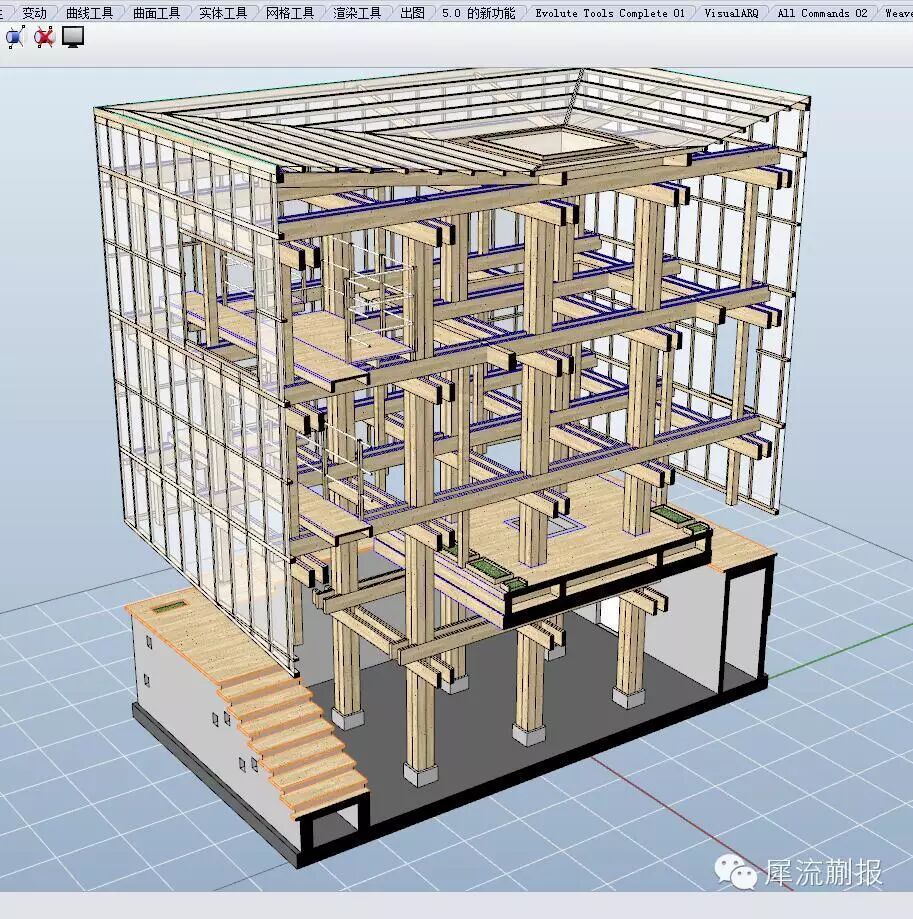

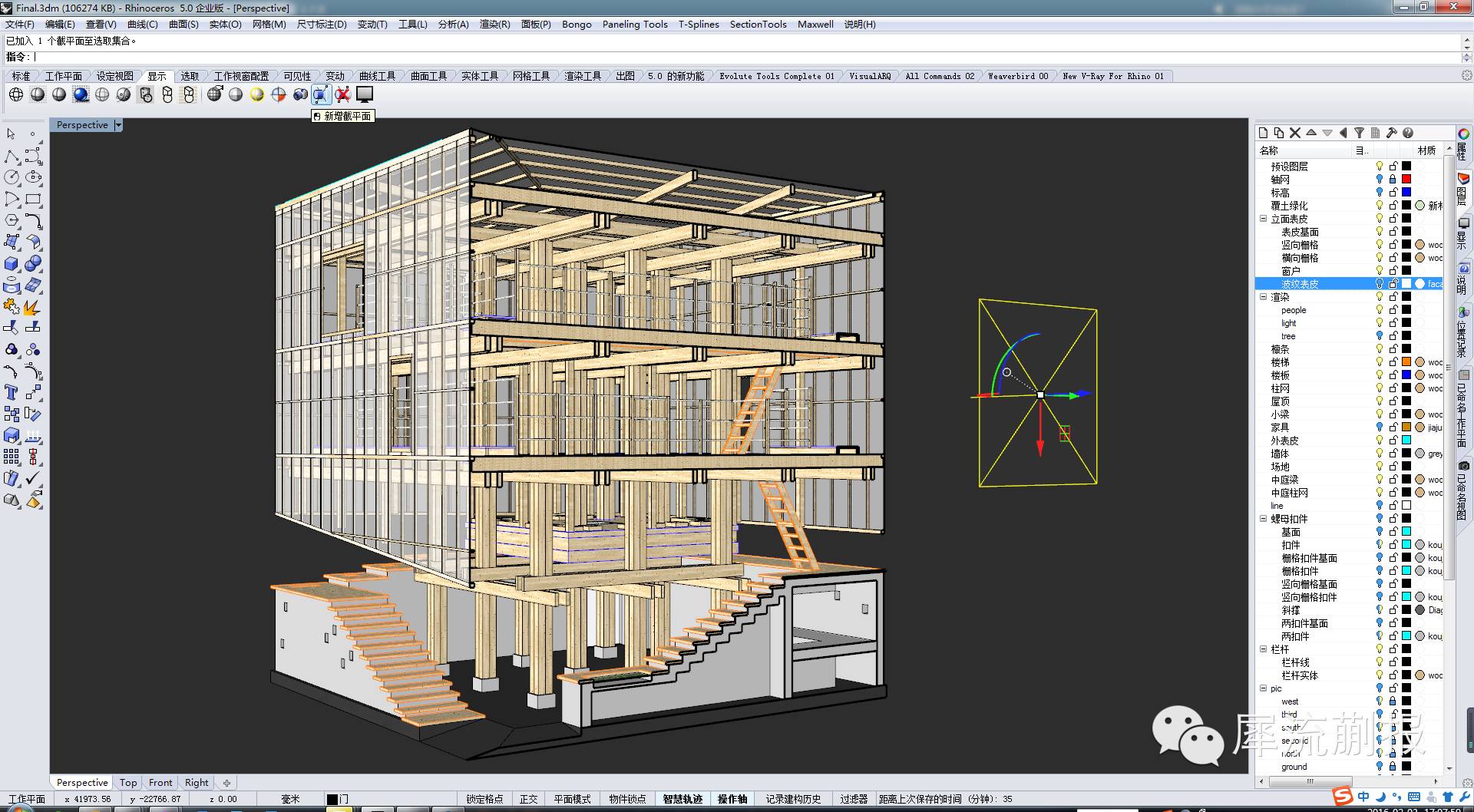

我们都知道rhino当中有一个自带的剖面工具，大概是酱紫的

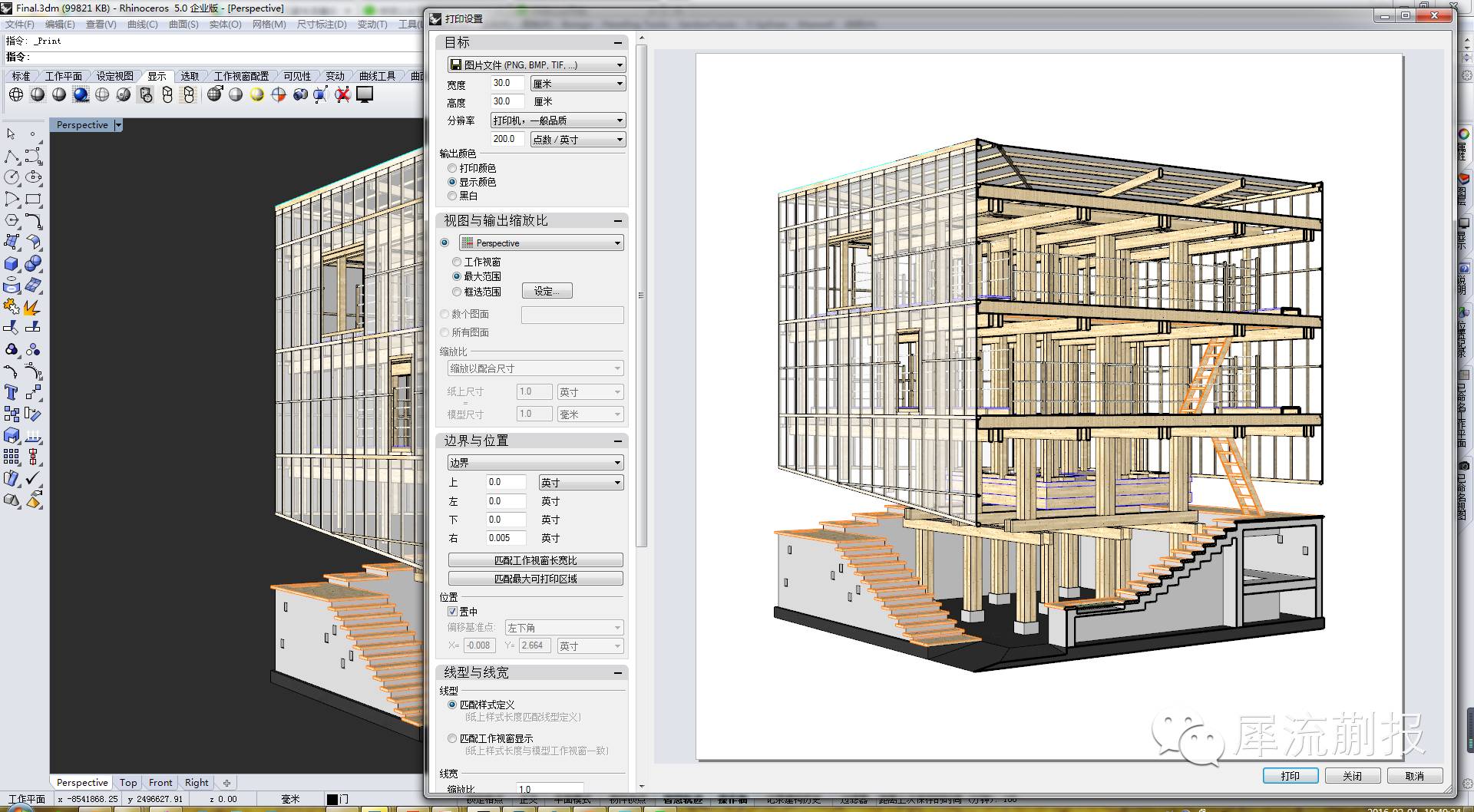

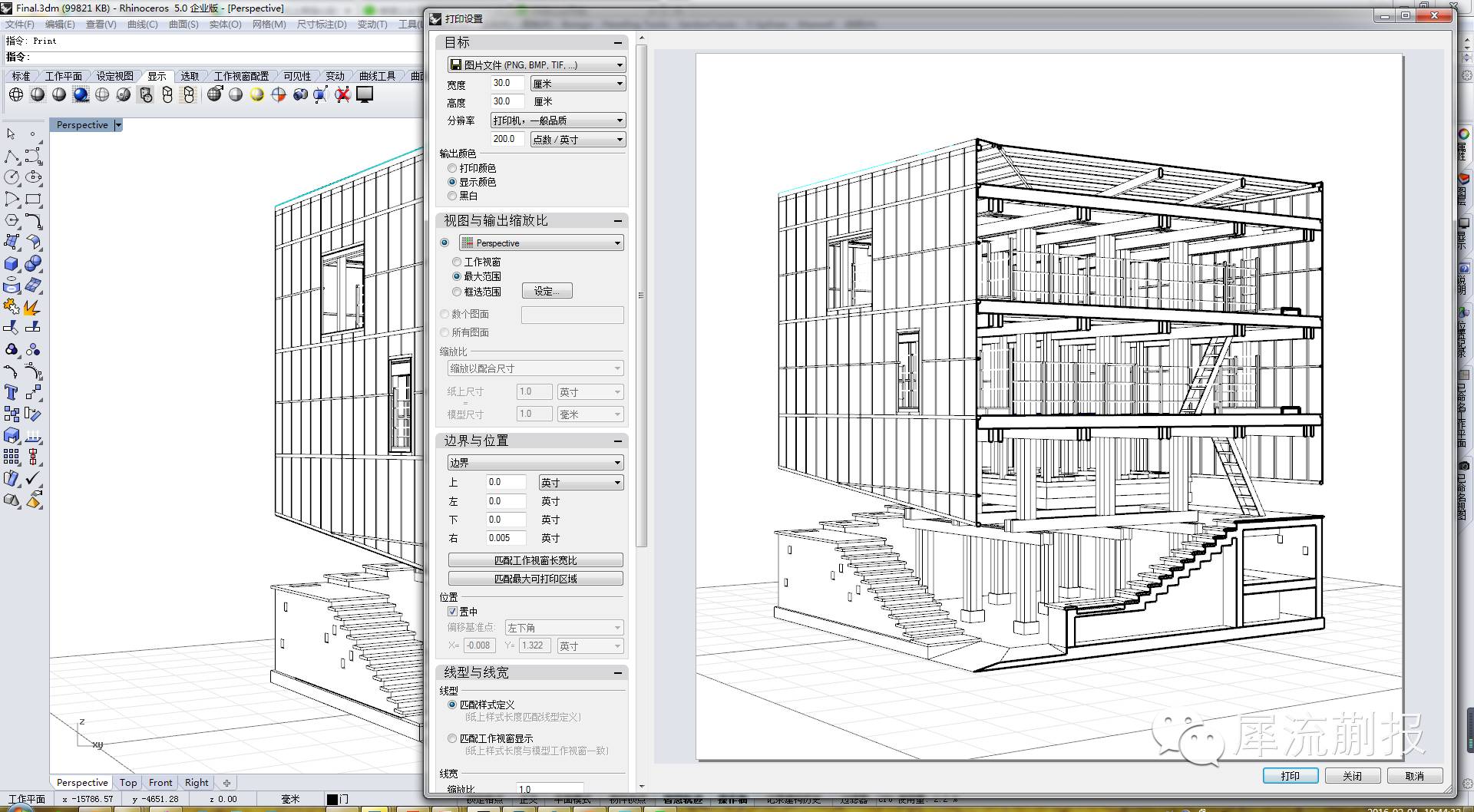

就视觉效果的话还是可以的，如果被剖切的物体是封闭实体的话剖切面还会给你封上，如果这样的效果就可以满足你的要求了，那我们直接点击print打印图像。而打印出的图像效果如何直接取决你的显示模式调整。

但是这样的方式缺点自然也很明显，比如本身是位图，导出之后不大好加工，剖切面还得自己一个一个的填色，也没办法去添加构造级别的线稿，有的剖切线竟然还打印不出来，实在是太低效了，可加工程度也低，不符合我们学rhino的宗旨，不过如果你仅仅是想叠线稿的话，这到不失为一个好的方法。

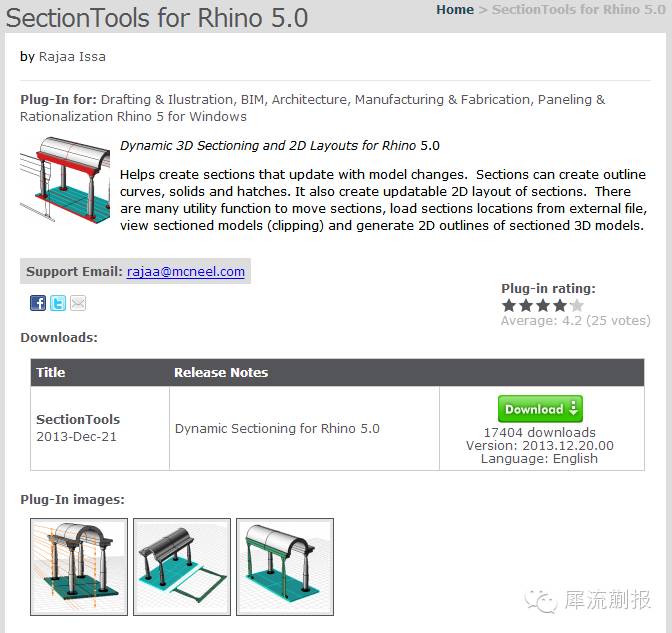

然而我们的要求肯定不会这么低，那么我们要怎么做呢？首先，rhino自身的剖切面是不能被make2D的，这就意味着我们没办法得到剖切面的线稿再进行深加工。那怎么办咧？如果我们想要之前那张吊炸天的图怎么办呢？这就要隆重介绍我们rhino的一个剖切插件了~~sectiontool！

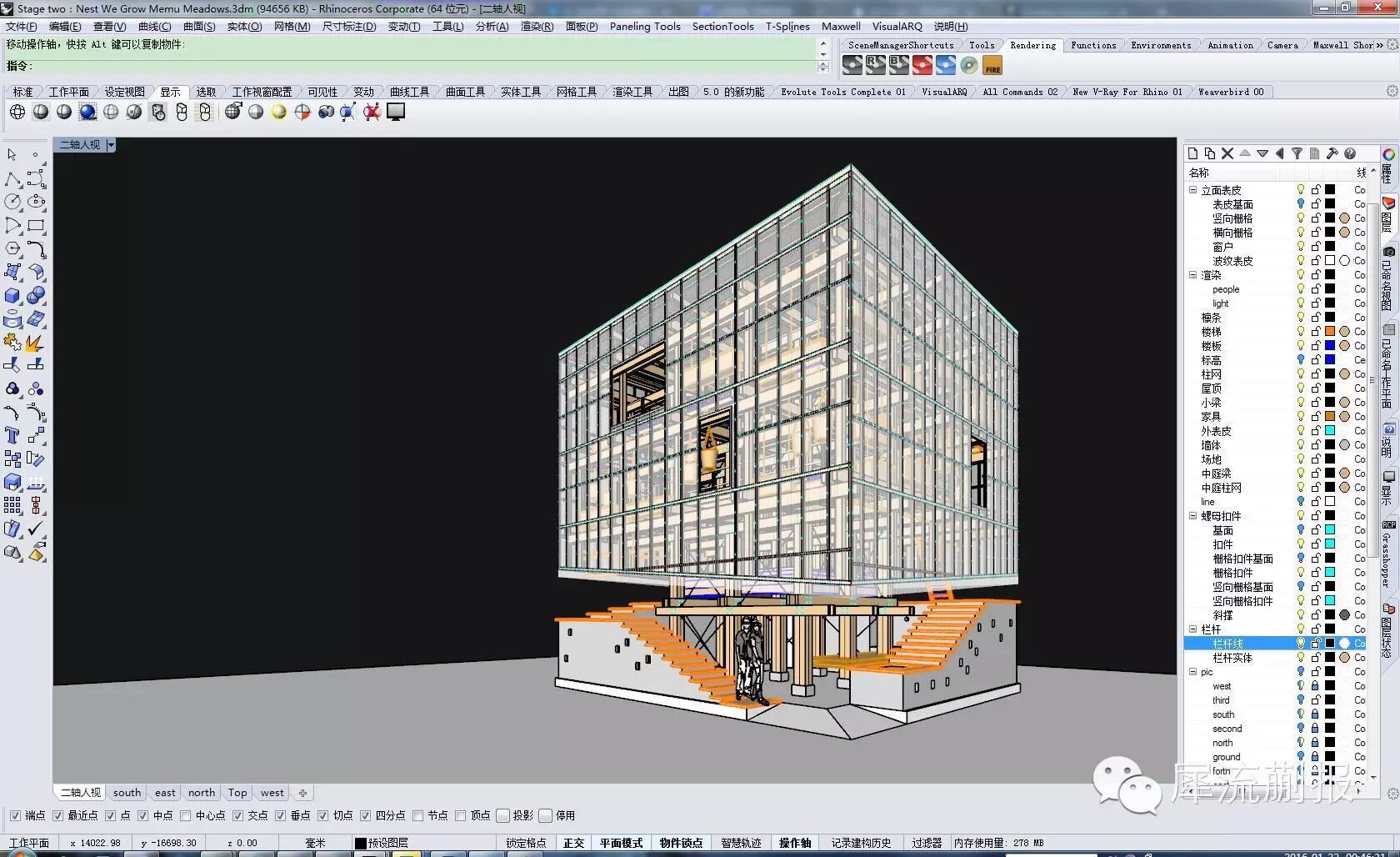

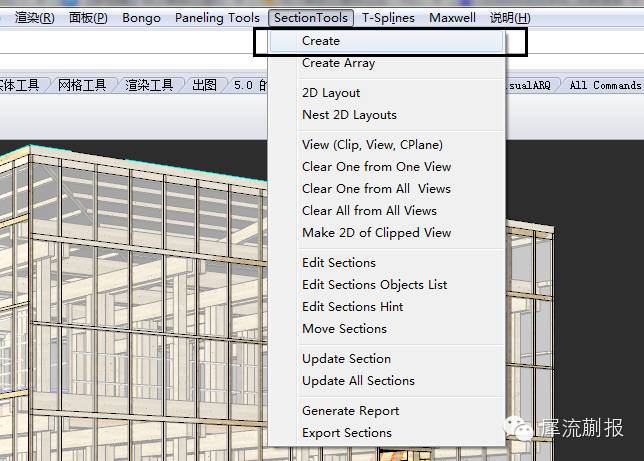

这是一个简单好用却很强大的rhino插件，下载后直接双击安装就可以了，我们来简单看看使用方法，毕竟这个插件本身就没几个命令，首先第一步，菜单栏点击create然后全选所有想要加入剖切的物体来创建剖切位置。
记得进行选项设置，设置剖切轴向dir是x还是y还是自己pick；设置SolidMode为both，同时又surface和hatch，后面的各种选项都是用来设置填充显示的。

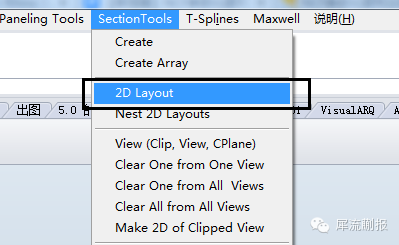

然后点击2D Layout它就开始给你出剖截面了。

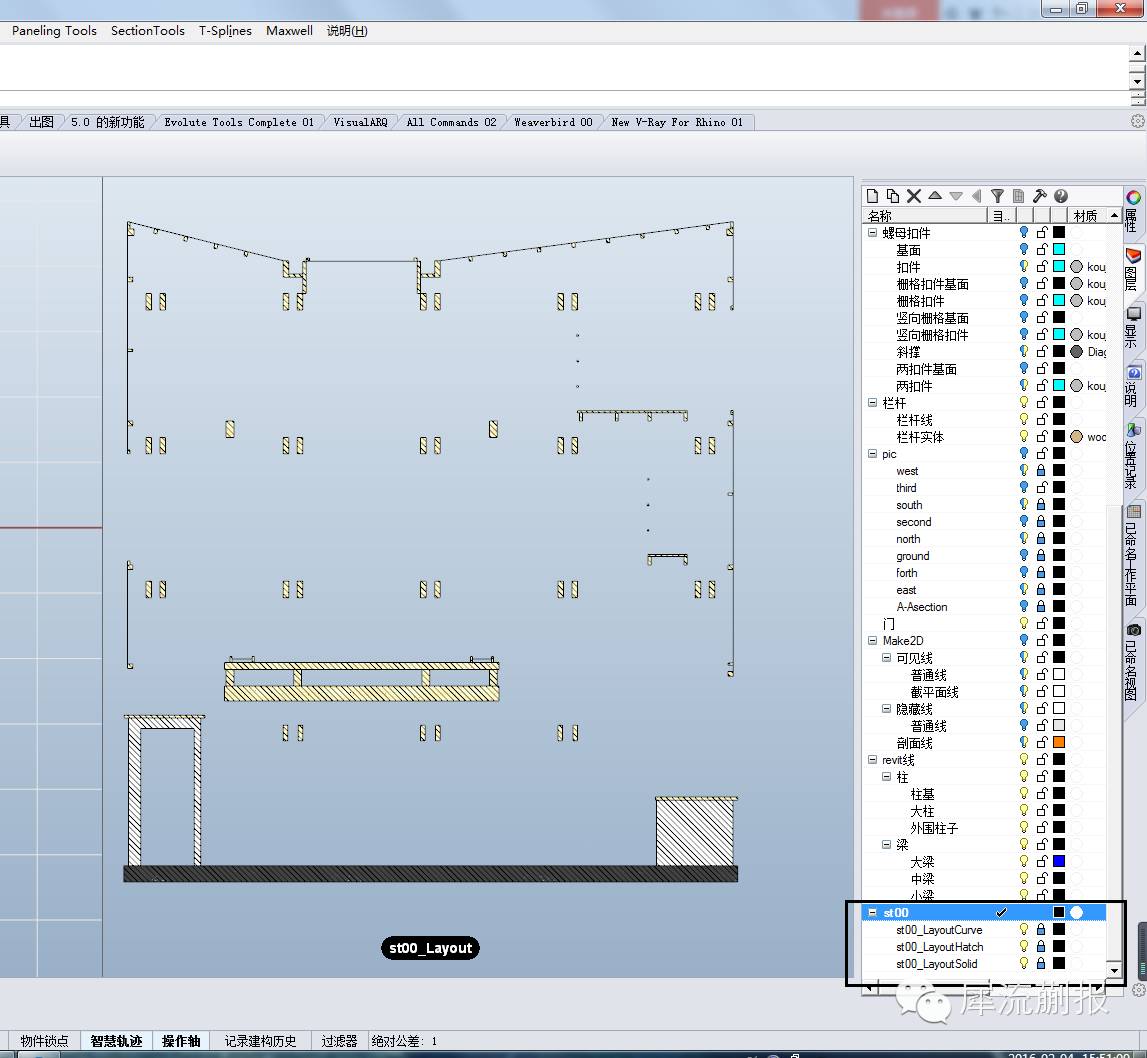

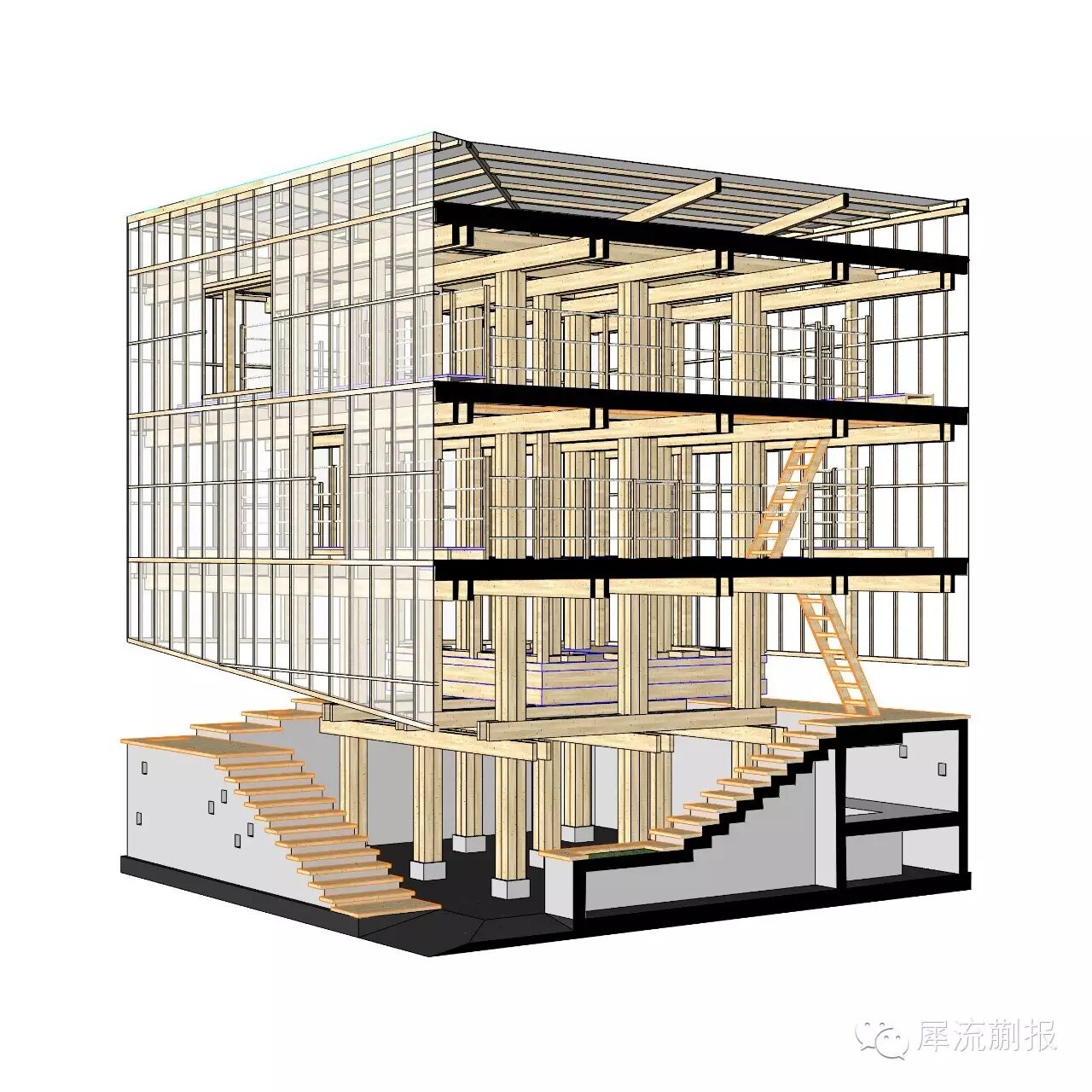

差不多是酱紫，注意，不断有截面线，还有剖面线，还封了面，并且这些面的材质都继承了剖切物体的材质哦！仔细观察你会发现多了几个图层，分别存储剖切的线和面和剖切线，并且图层是锁定的，意思是不到最后你不要去动它，因为当你修改剖切位置或者模型之后，这个剖切面是可以自动更新的！然而问题是没有看线啊，光有这个有球用？那让我们继续。
点击view（Clip，View，Cplane），你就可以看到剖视图的预览

但是现在仍然只是显示模式的预览，仍然不是矢量图，也不是平面图，这时sectiontool厉害的地方来了，点击对剖视图进行make2d，这里的选项设置和rhino本身是一致的，根据需要去调整选项就行了。

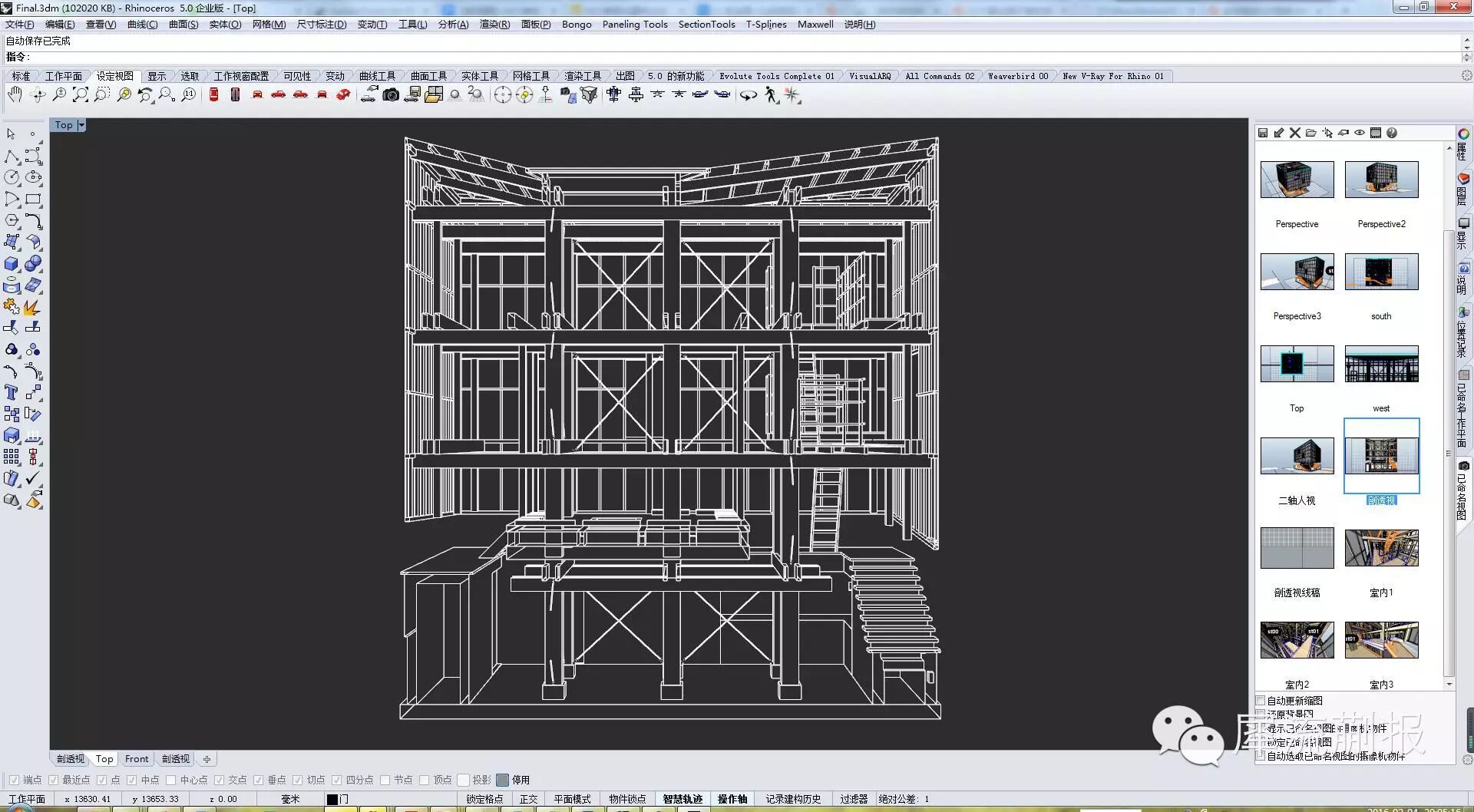

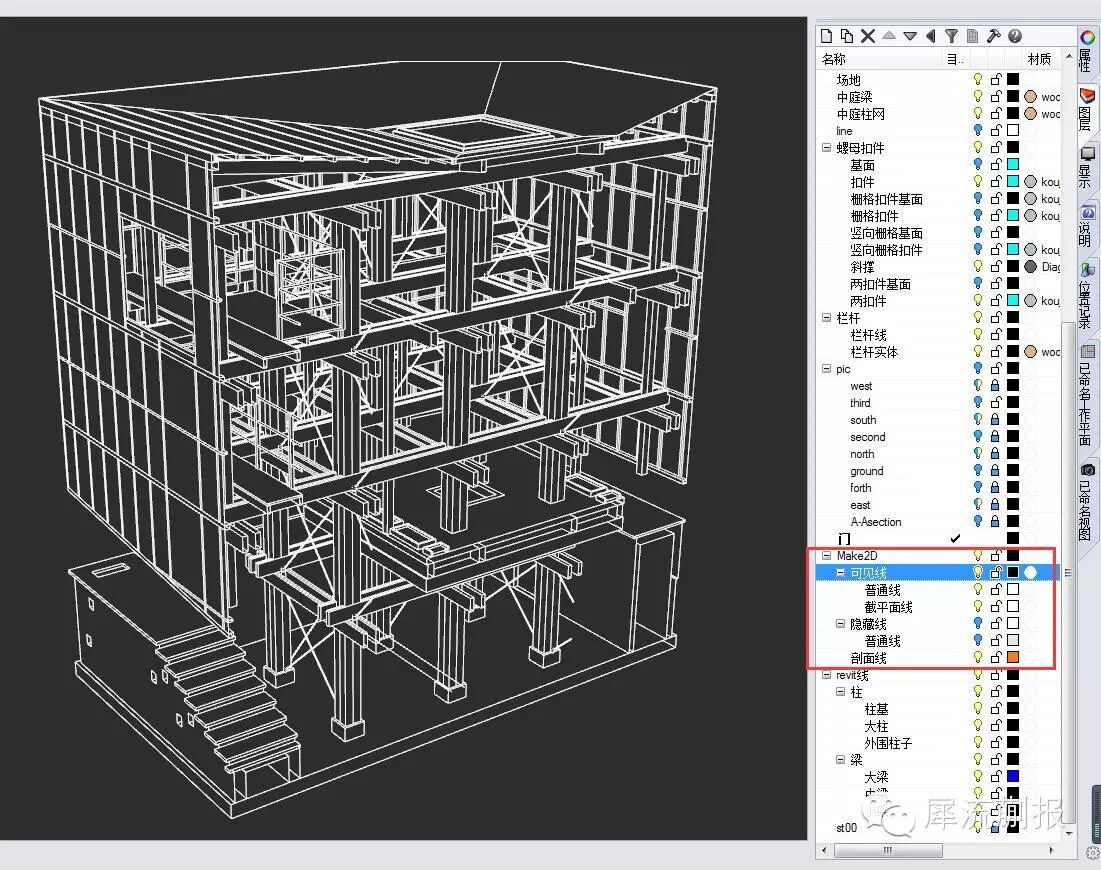

那么你将得到下图这样的线稿，感觉离我们的目标进了一步了，那让我们开始吧。

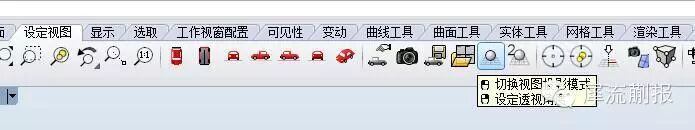

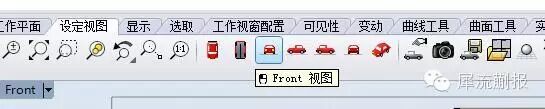

首先我们要把视角调对了，比较便捷的方式是，先将试图调到对应的平行视图

然后切换成投影模式并缩放视图至所选物体，就可以得到正对着模型的视图了。

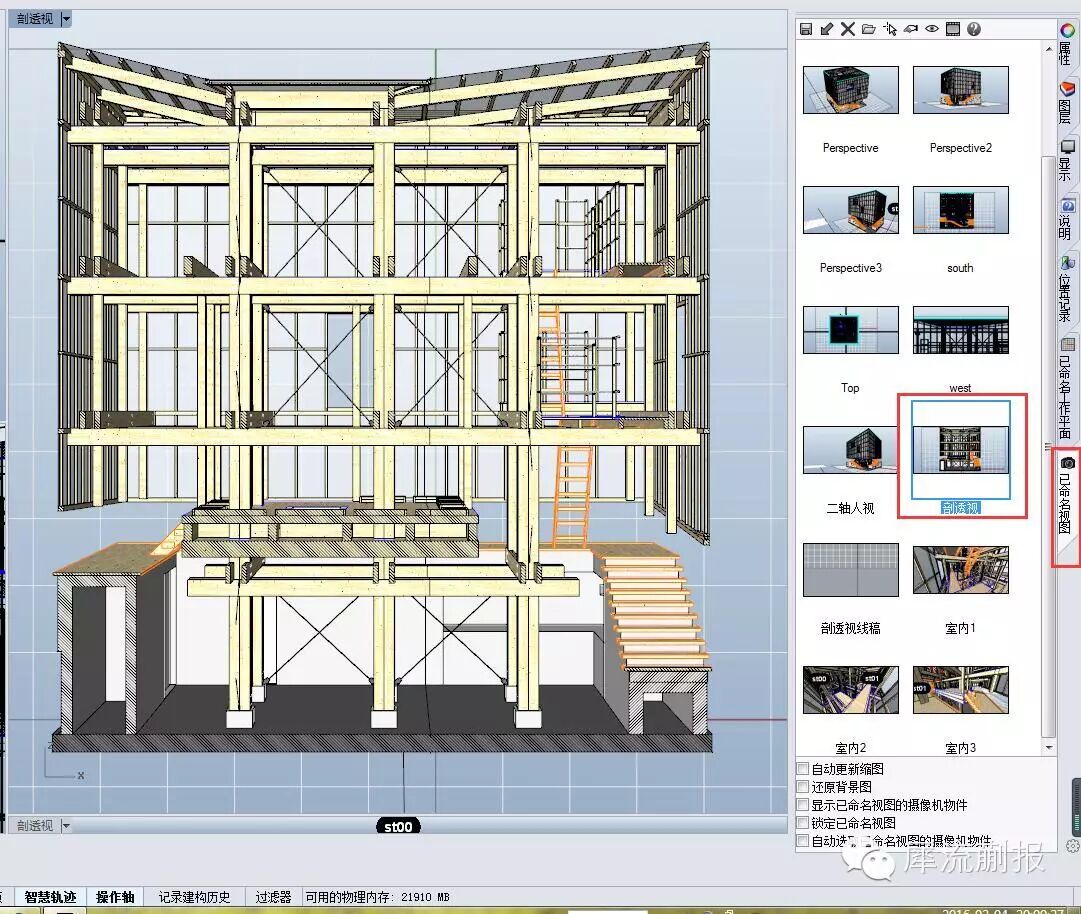

赶紧右键存一下视图，防止下一次要调用，类似于su的场景。

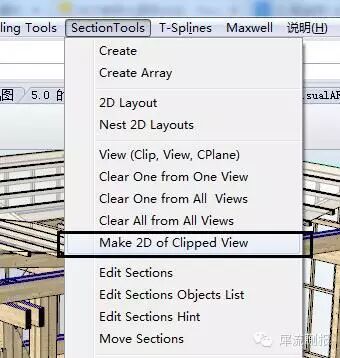

那么我们现在可以点击section tool的make2d of clippde view命令了，然后你讲得到如下的一张图，细节不错，但是还是有很多问题。

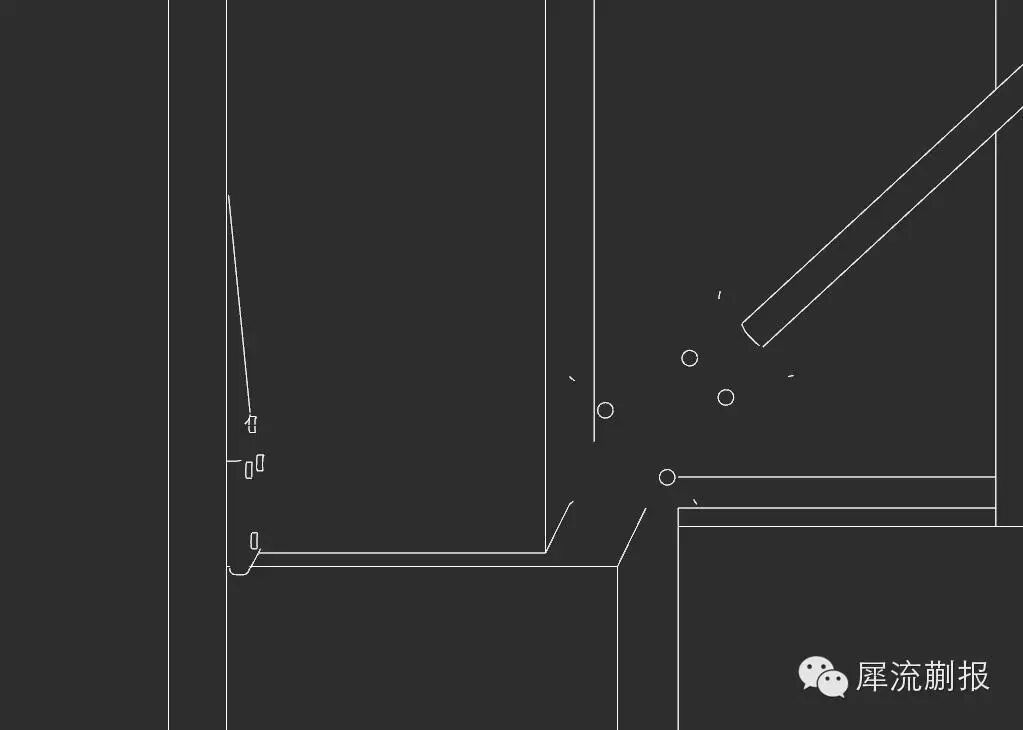

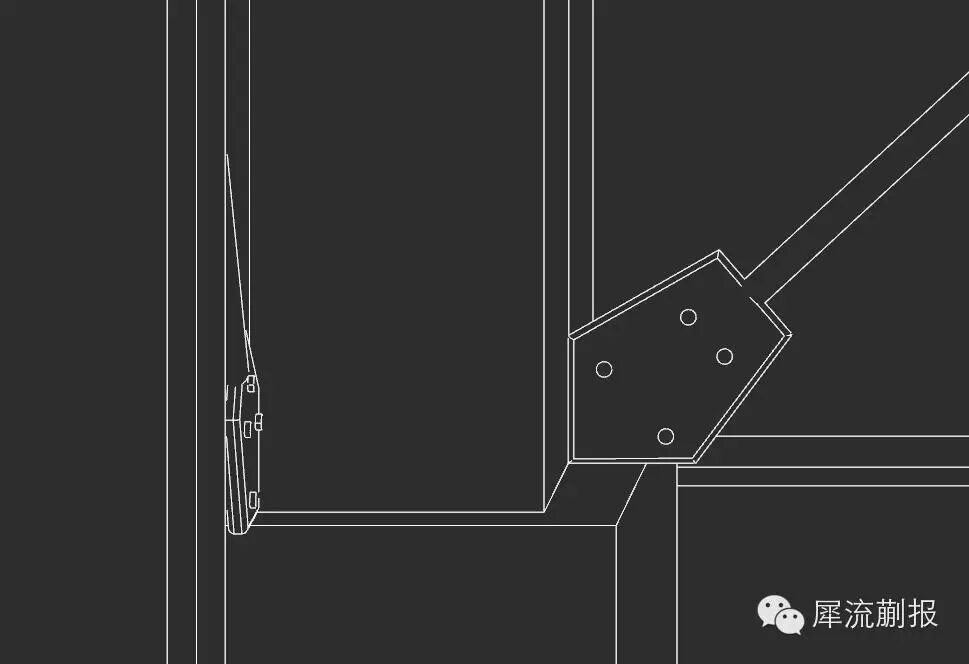

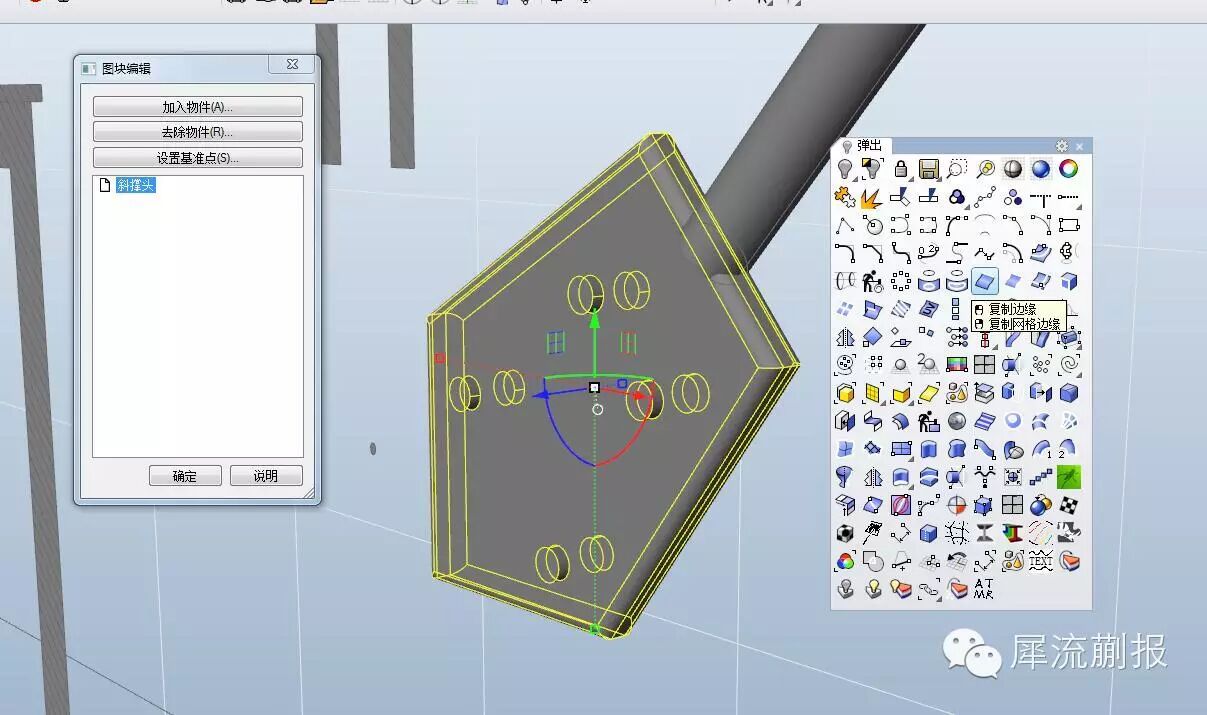

首先是有曲面的部分不能make2d，所以我们需要对有曲面的部分提取边缘或者添加结构线等，添加可以make2d的东西。
这样就对了。

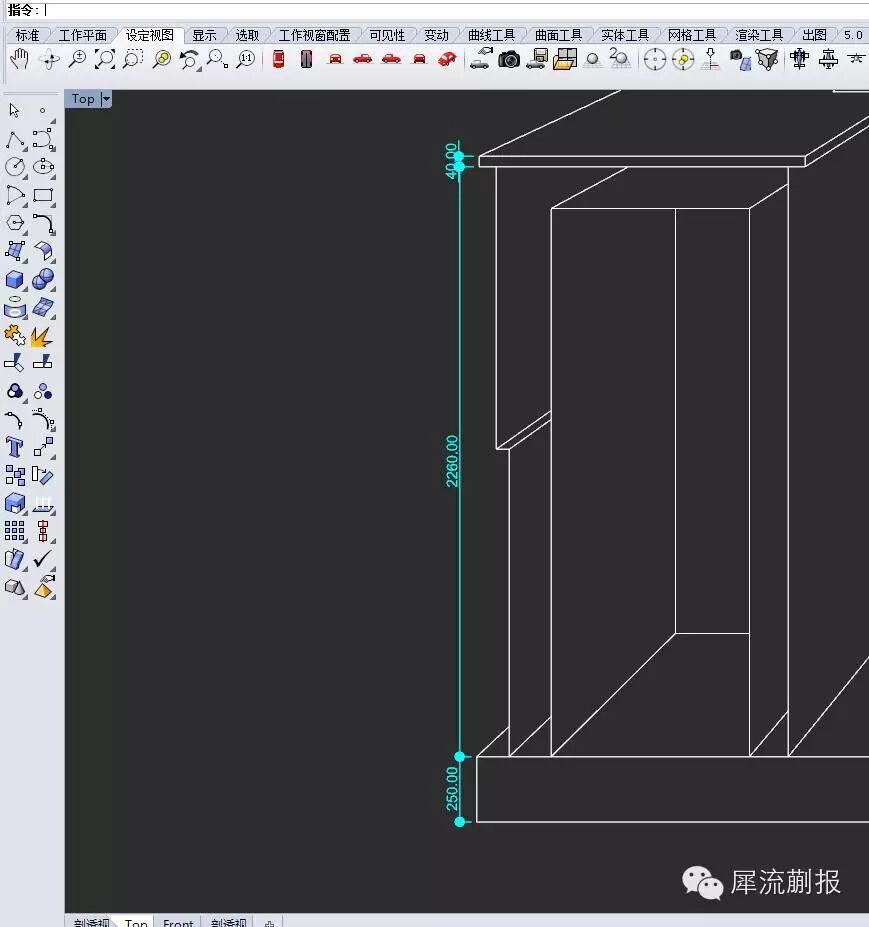

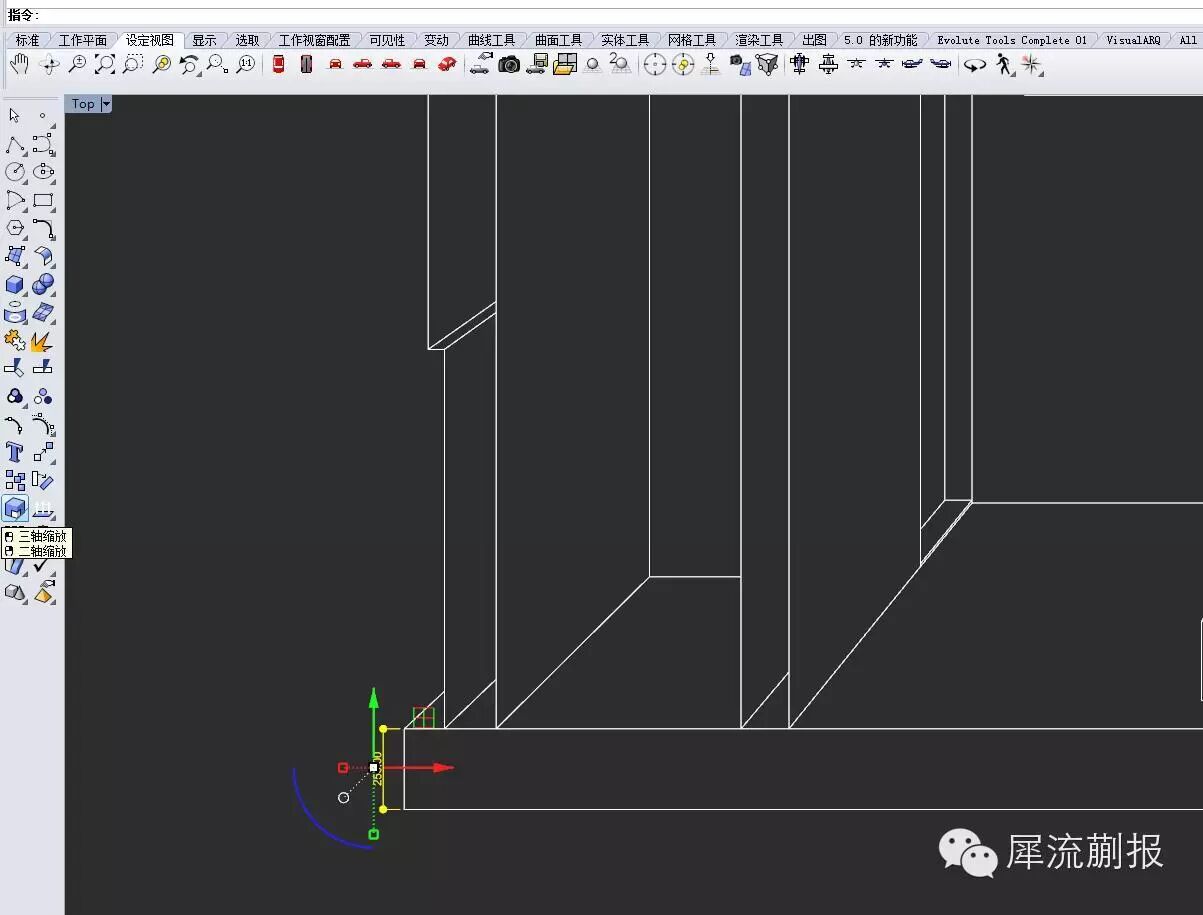

第二是尺寸，make2d得到的线稿并不是实际尺寸而是视图的相对尺寸，所以我们要对其进行缩放，比如我知道我的底板是250mm厚度，我就依次对全部线稿进行缩放就哦了。

其余部分自然也就对了

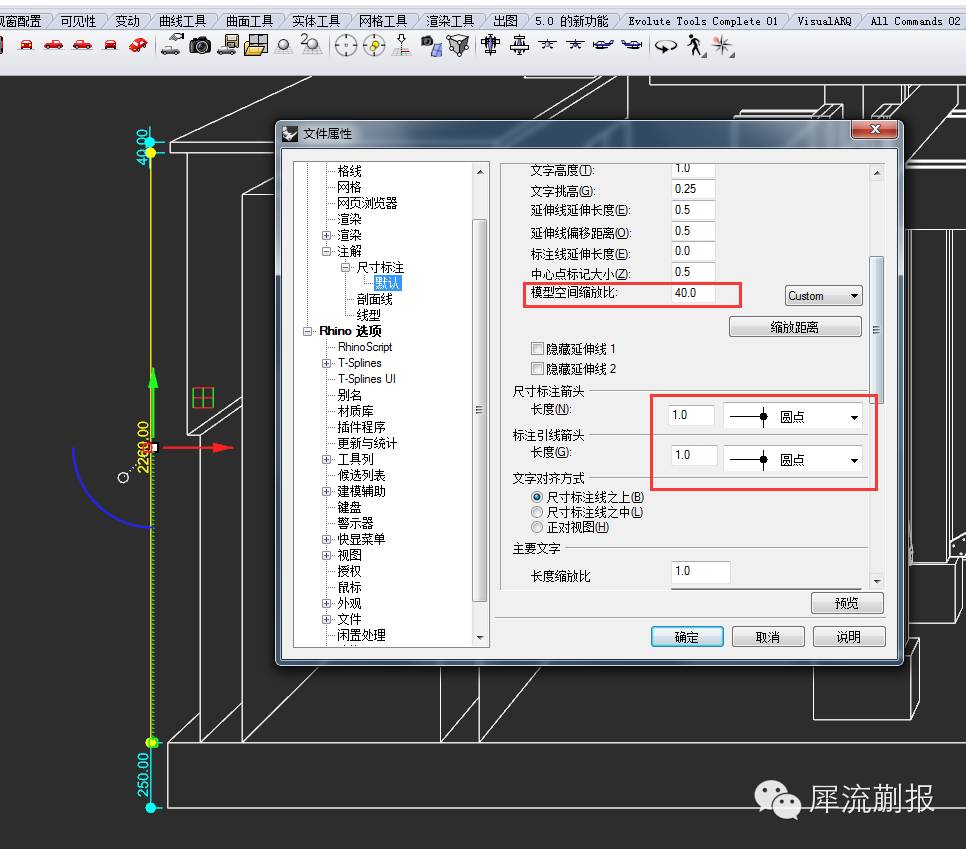

尺寸标注的话大多数和cad是一致的，比较需要注意的是空间缩放比，其他的各位用了这么久的cad看着设置就行了，我们采用和原图的圆点形式的标注。

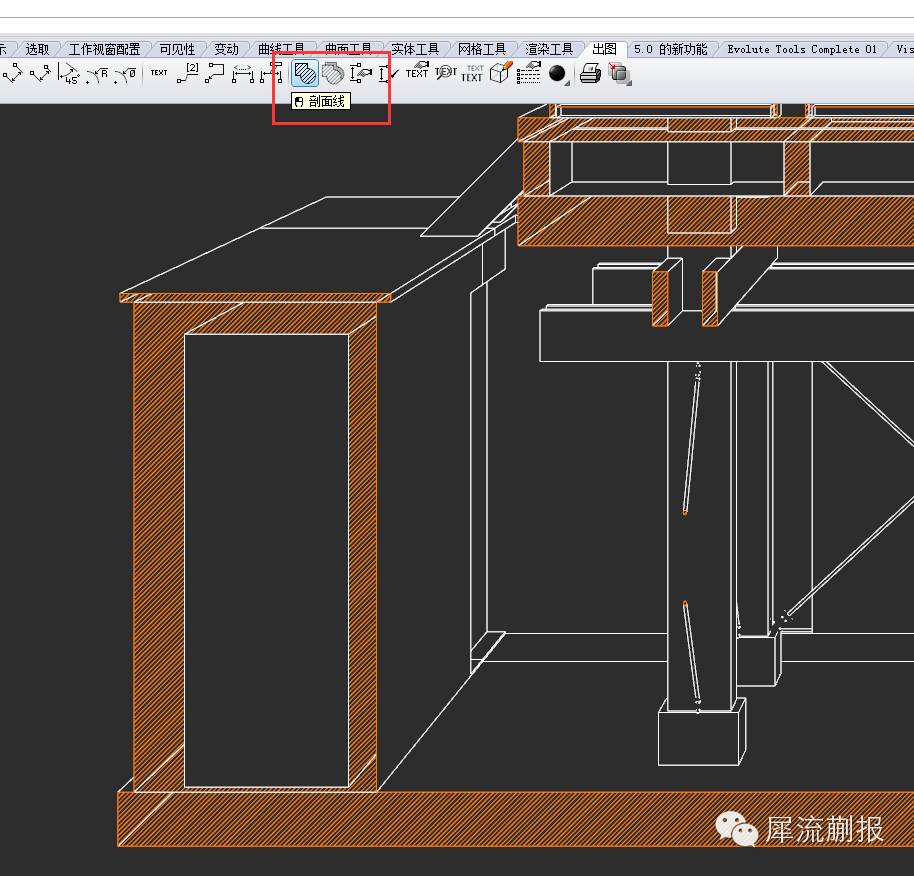

等等，好像少了什么？对！剖面线~！截面位置的剖面线我们是可以自己绘制的，像酱紫，用剖面线命令，该怎么花就怎么画，和cad差不多

但是三维的怎么办？酱紫的？

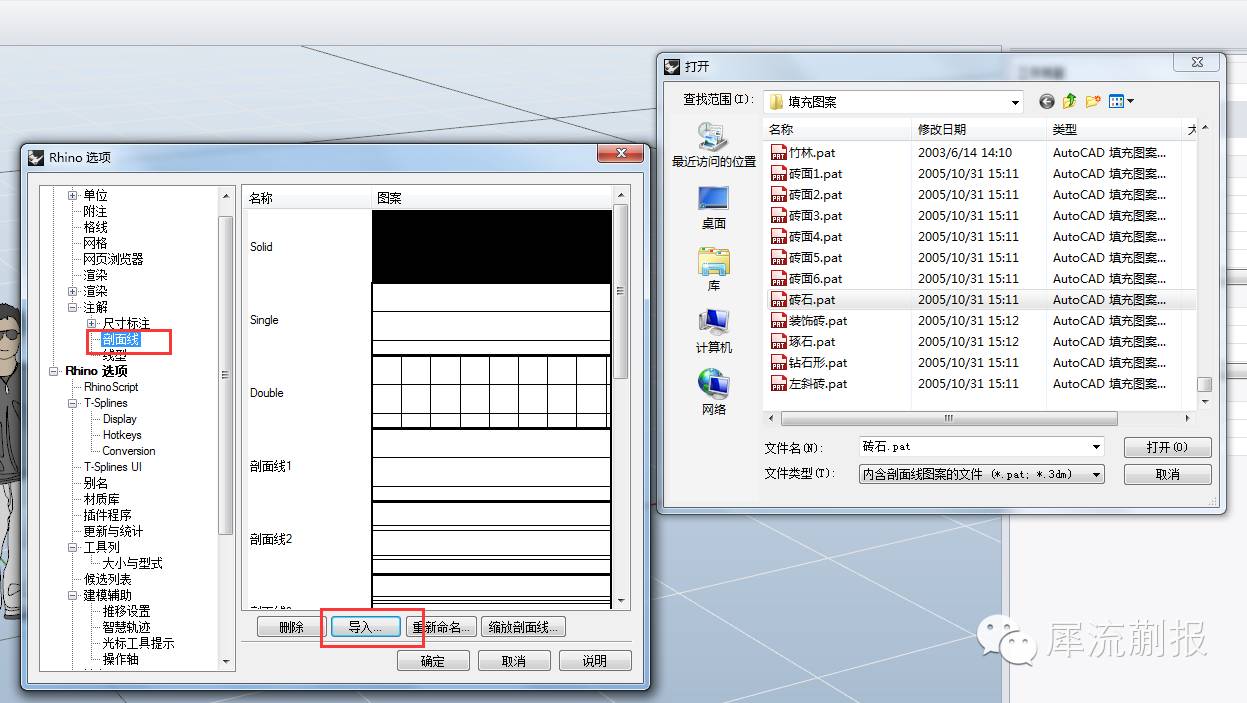

没什么办法，三维画，然后make2d呗，但是有一些是需要注意的。首先rhino自己的填充图案很少，只有几种，好在我们是可以直接从cad的图案里倒入的，cad有多少我们就有多少~！进剖面线倒入，然而这个方式有点问题，那就是每次只能倒入一个······这不坑爹么···难道我们真要一个一个的导入么？当然不是！

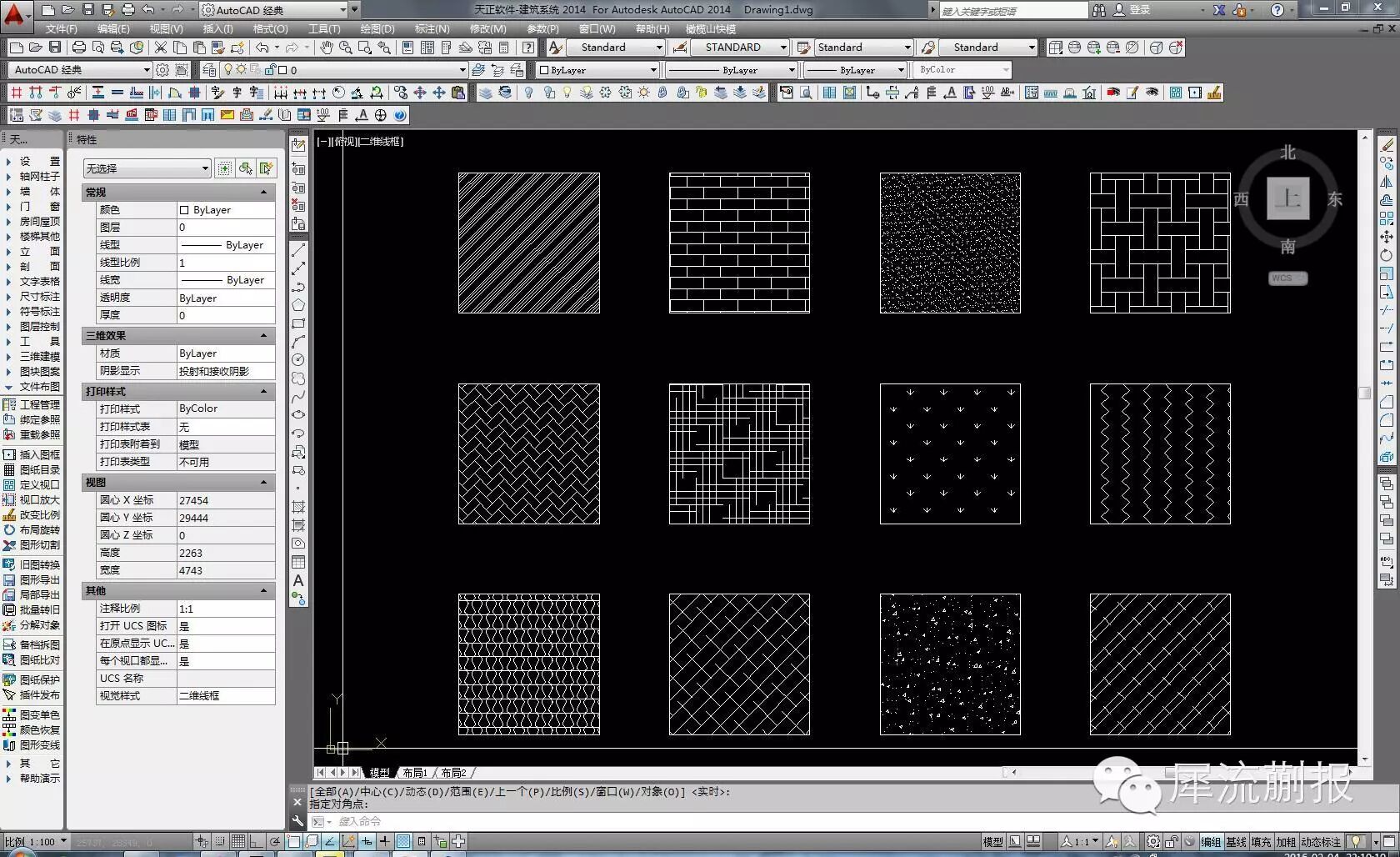

首先，在cad当中把你想要的或者可能用到的填充图案都画出来，如下。

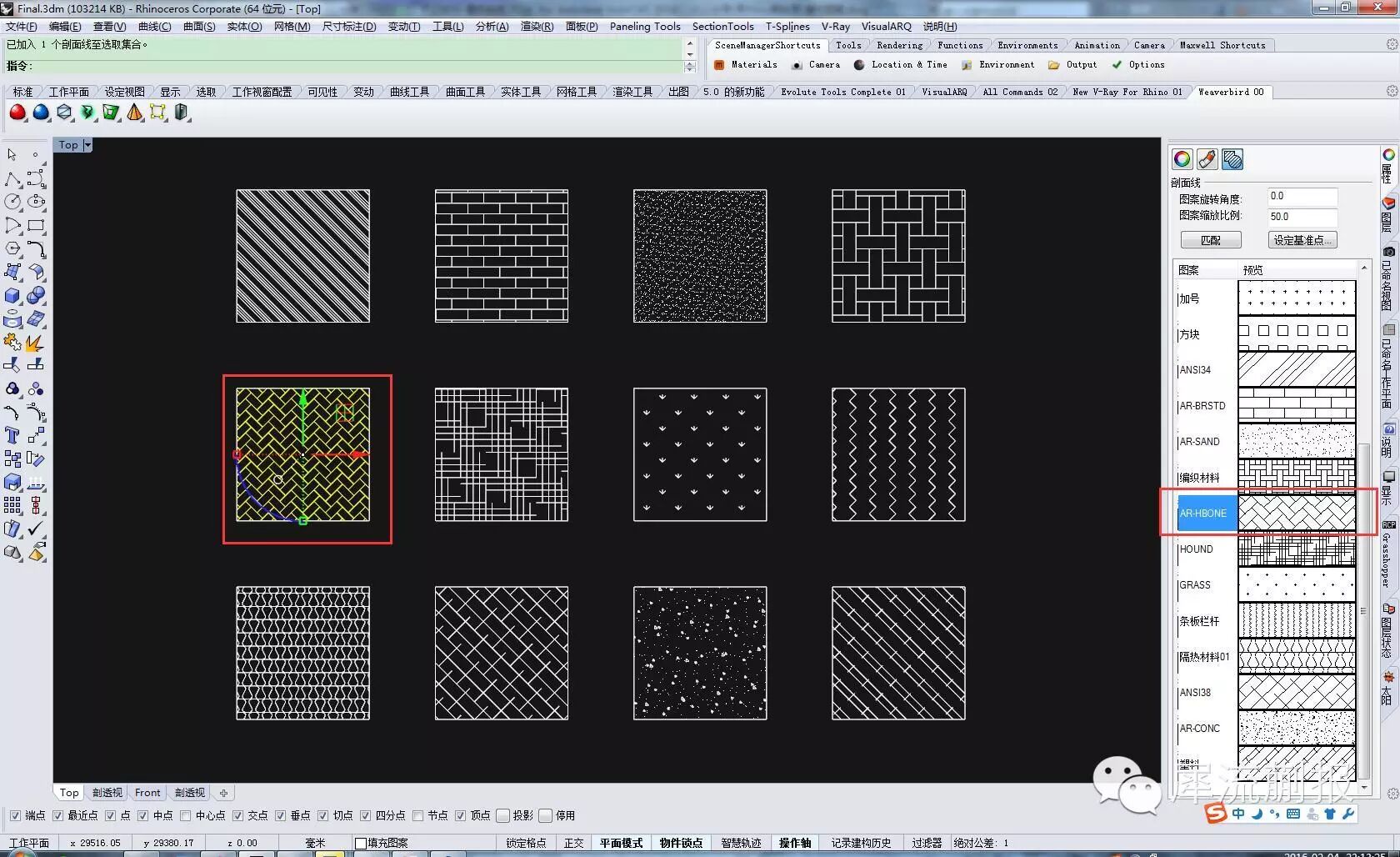

导入rhino当中，所有的填充图案就都有了，这些记得单独存个图层不要删，因为rhino的图案在关闭rhino之后就会清空，下次用还得重新导入，除非你rhino当中有对应的图案实例存在，所以存着表删~~~接下来就可以开始了。

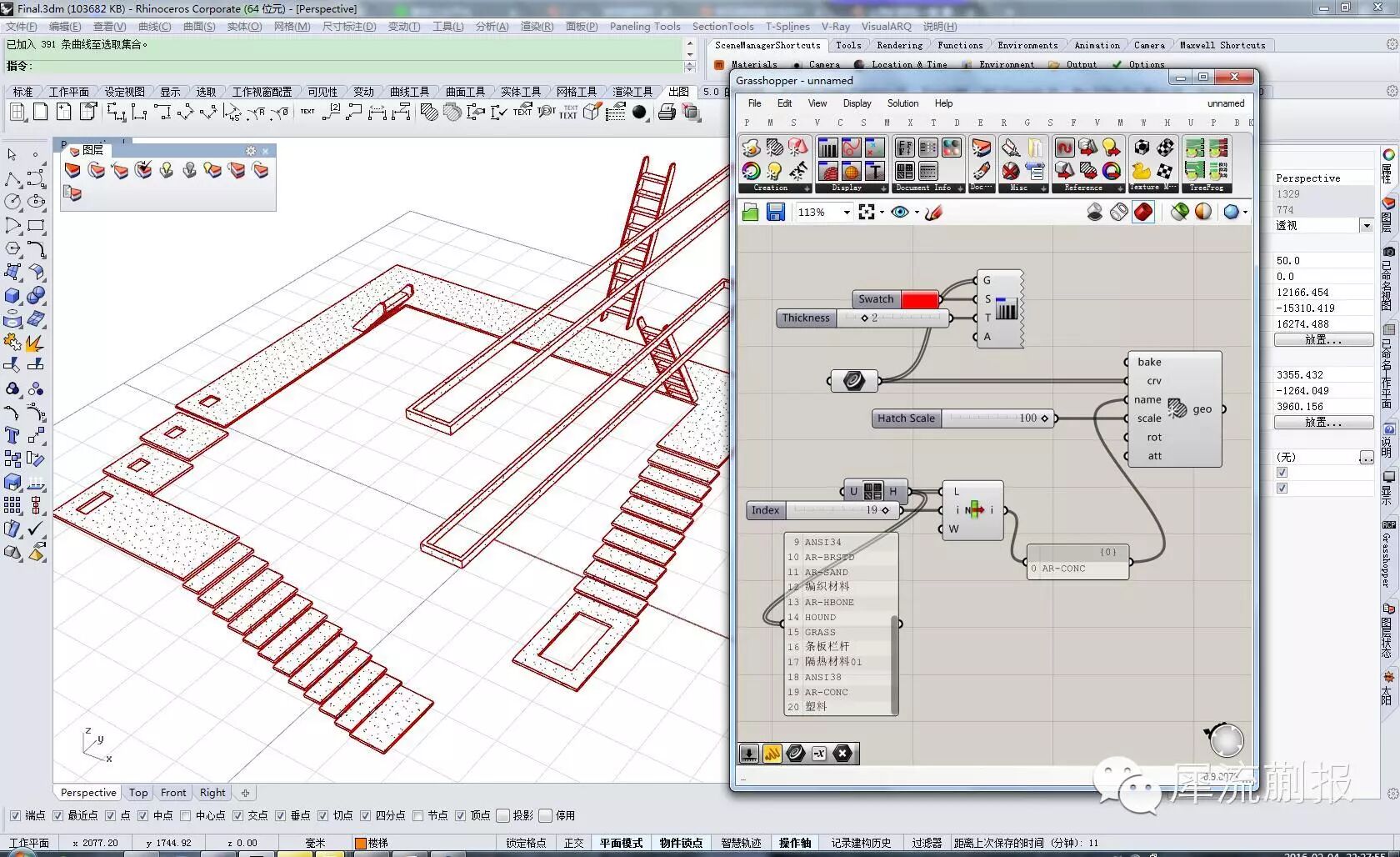

借助gh的Human插件我们只要有平面轮廓线直接获得所有的填充~！
通过这样的方法，我们经过了一番努力我么把需要的部分加上了填充，那么重新开始make2d of clippde view命令，需要注意的是，剖面线一定要炸开才能make2d！一定要炸开！并且顺便加上点人以及家具来营造气氛~~~

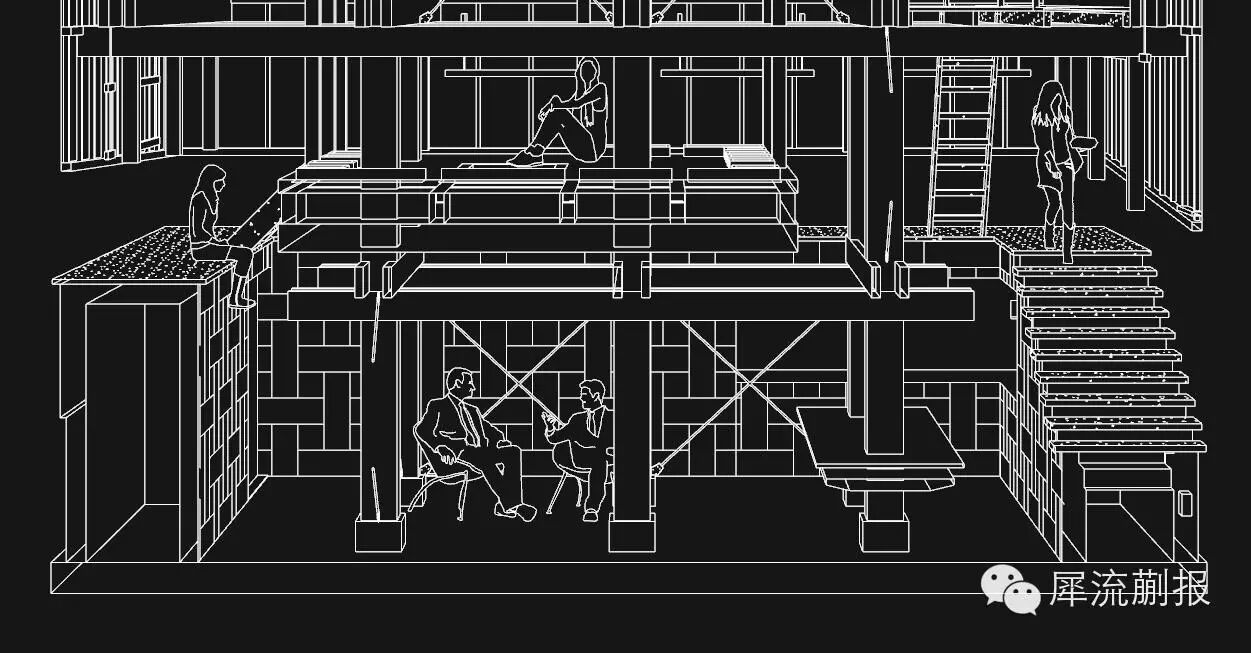

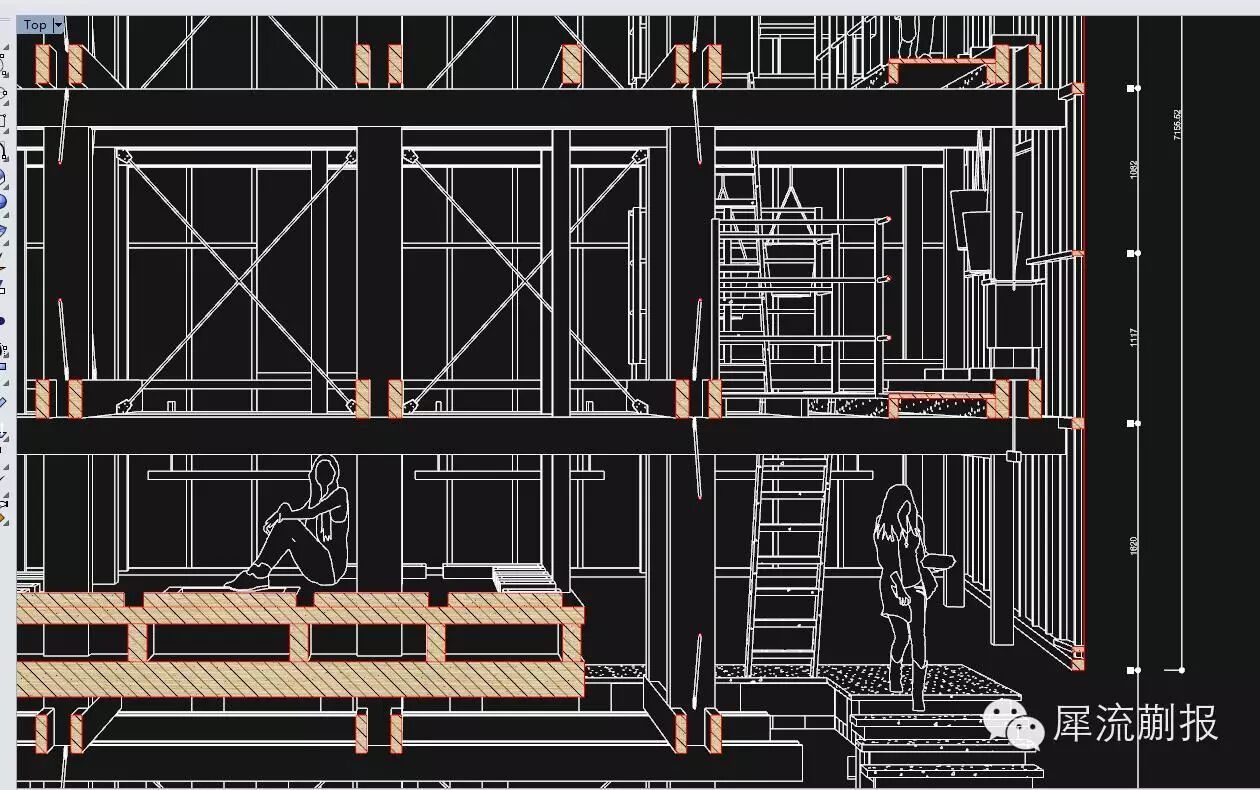

缩放后我们就得到了正确的三维剖面显示以及人的轮廓，看这三维的hatch多标志~

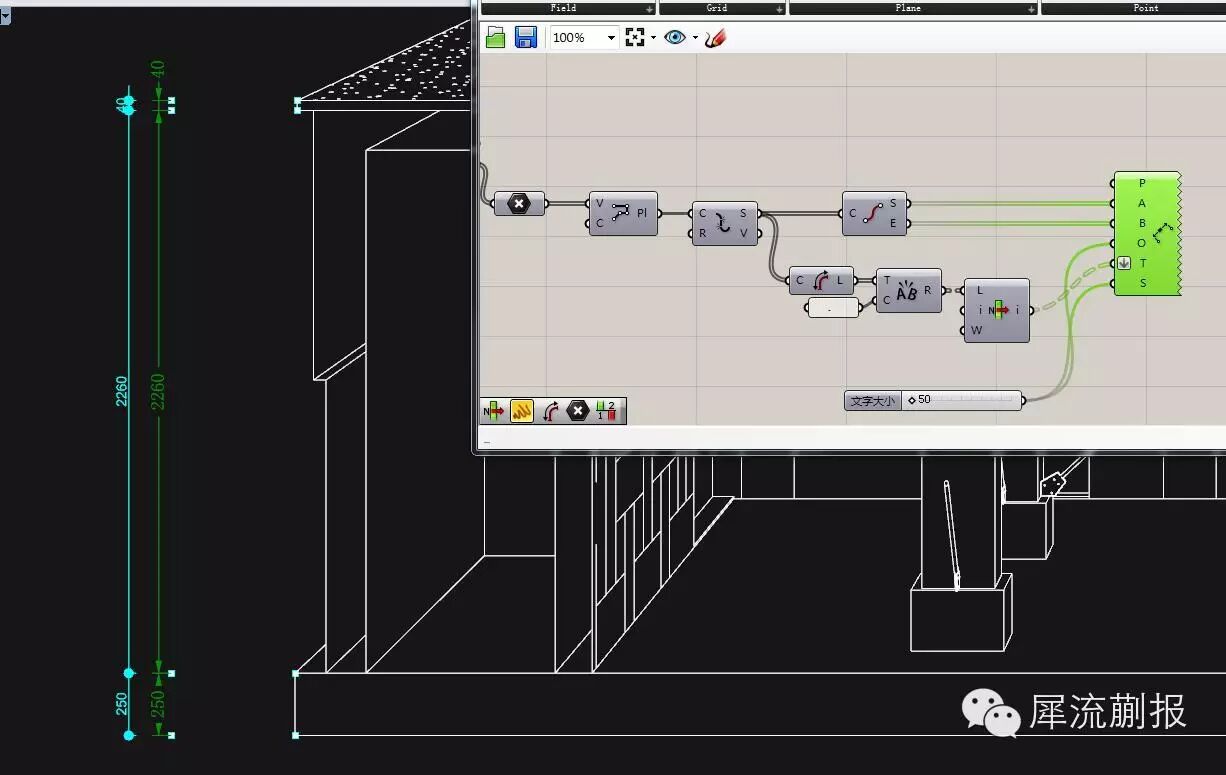

好，缩放之后就可以开始标注了，wait！突然发现rhino没有天正的多点标注啊，怎么办，一个个标注然后移动对齐么？怎么能这么低效！不符合我们rhino的大方针！怎么办？我们有GH啊！只要把关键点对齐y轴之后输入给gh自动对齐标注就哦了，bake出来的标注就是当前标注样式~~

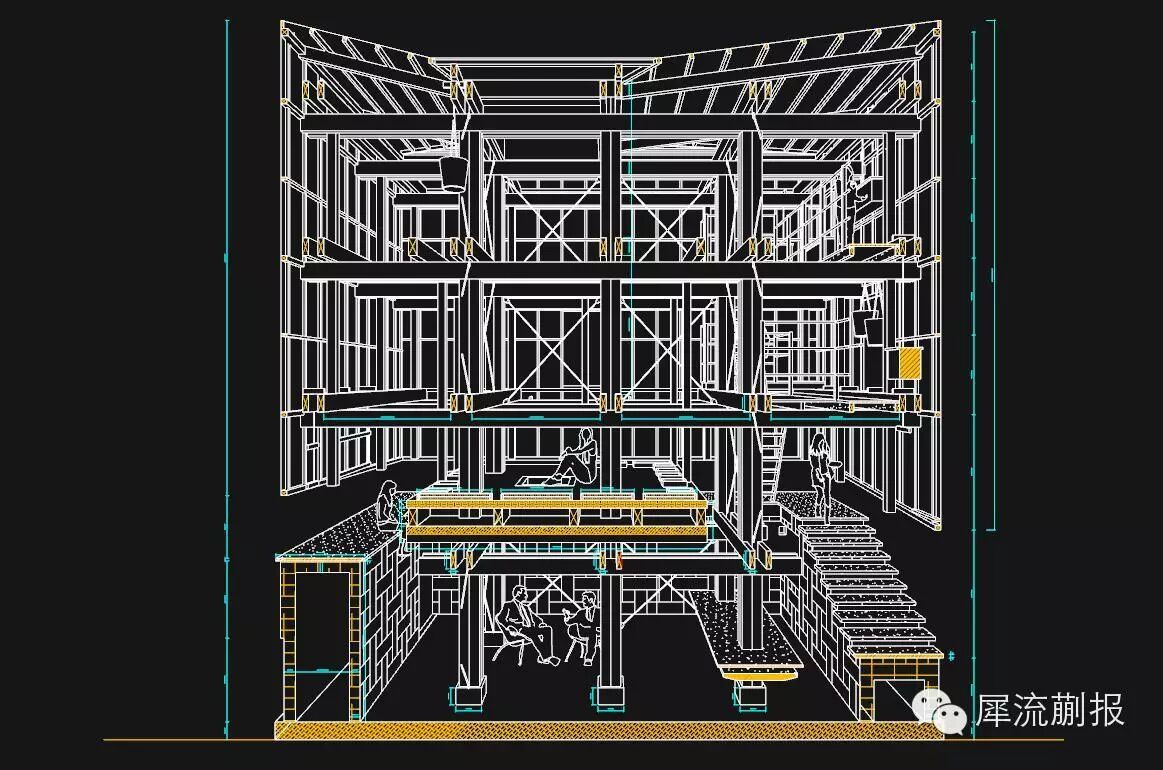

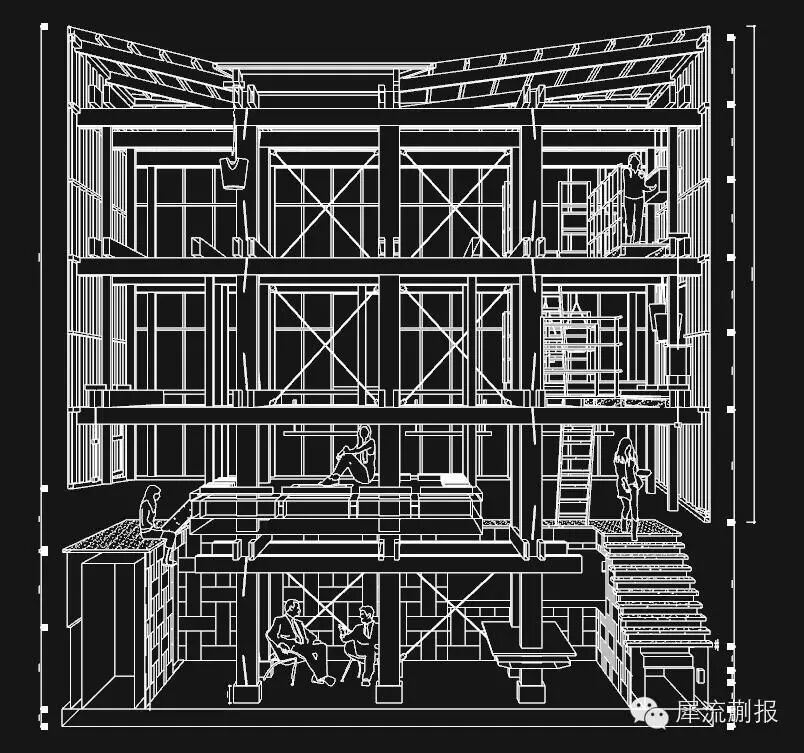

就酱紫，经过一番努力我们得到了基础的图，不着急，还有很长的路要走。

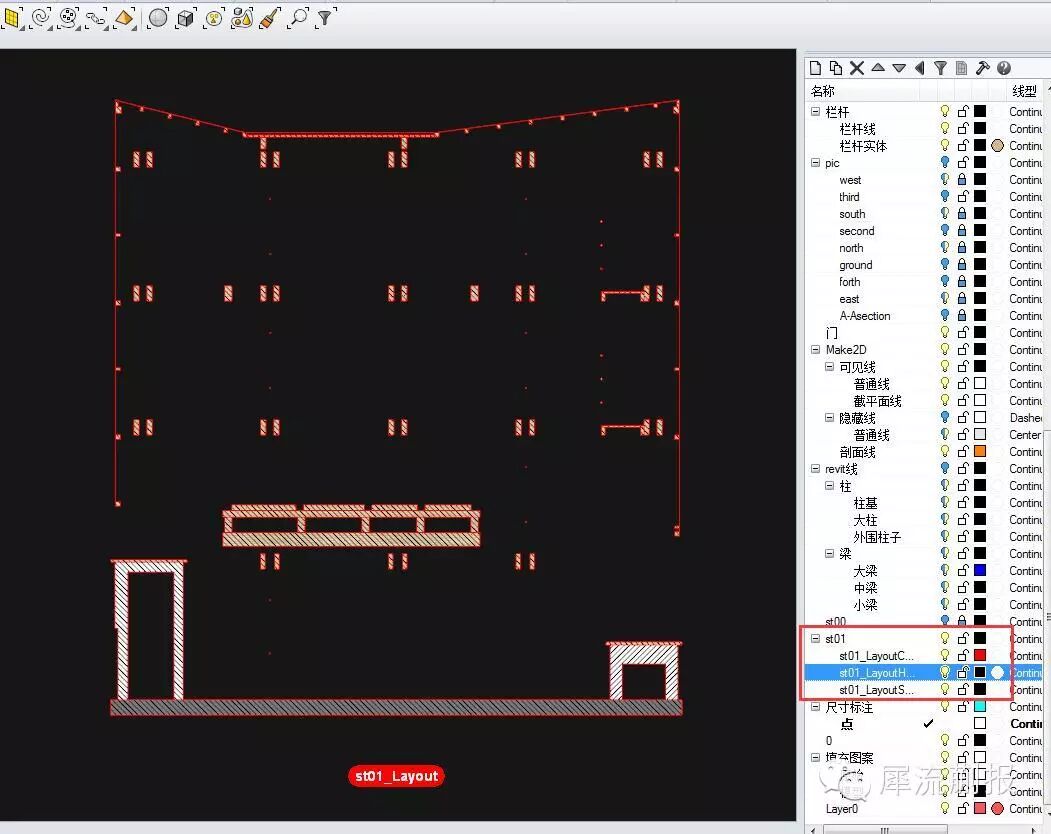

首先，剖面截面线怎么办，make2d并没有帮我们把截面处的填充做出来，难道要我们一个个来画么，wait！sectiontool创建剖面的时候不是有几个锁定的图层么，只有截面线的那几个！组织召唤他们的时候到了！解锁！拖过来！！

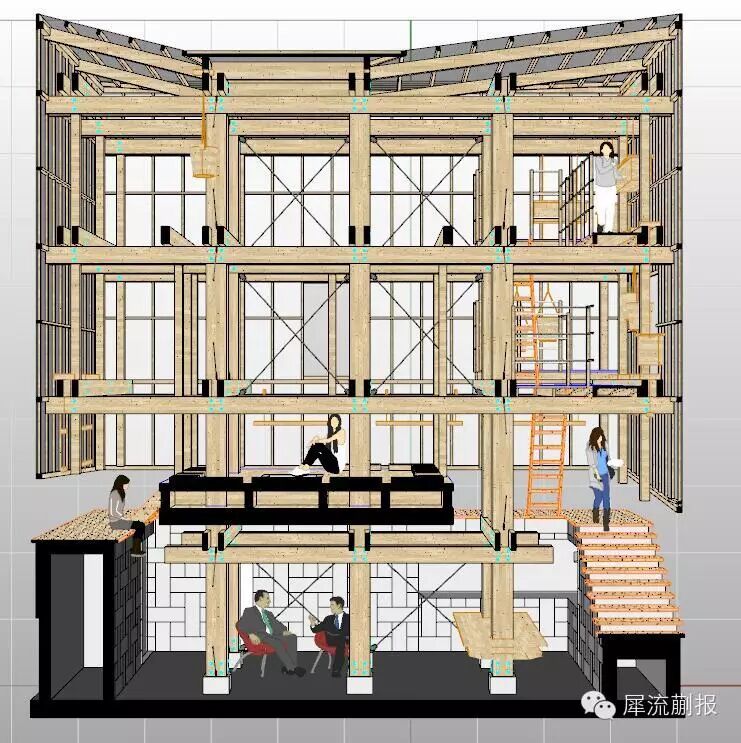

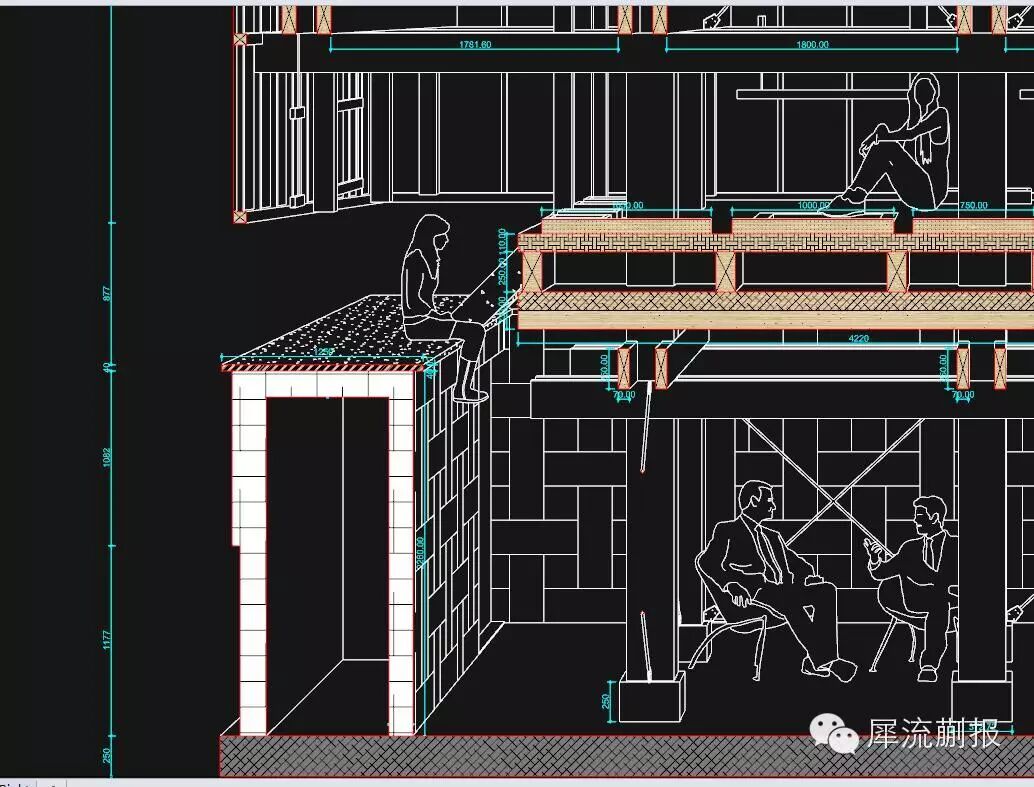

就是他了，我们已经缩放完毕，所以肯定是可以对上的~小技巧，把截面部分上移100就好，遮挡住地下的线，可以看到，完美的得到了剖切的部分，甚至还有材质哦~~
在此基础上深化构造这个就得有工程经验了，我表示这里我只能瞎画了·····
后来发现视角有点小所以又进行了调整，当然这因人而异，最终的图差不多是酱紫

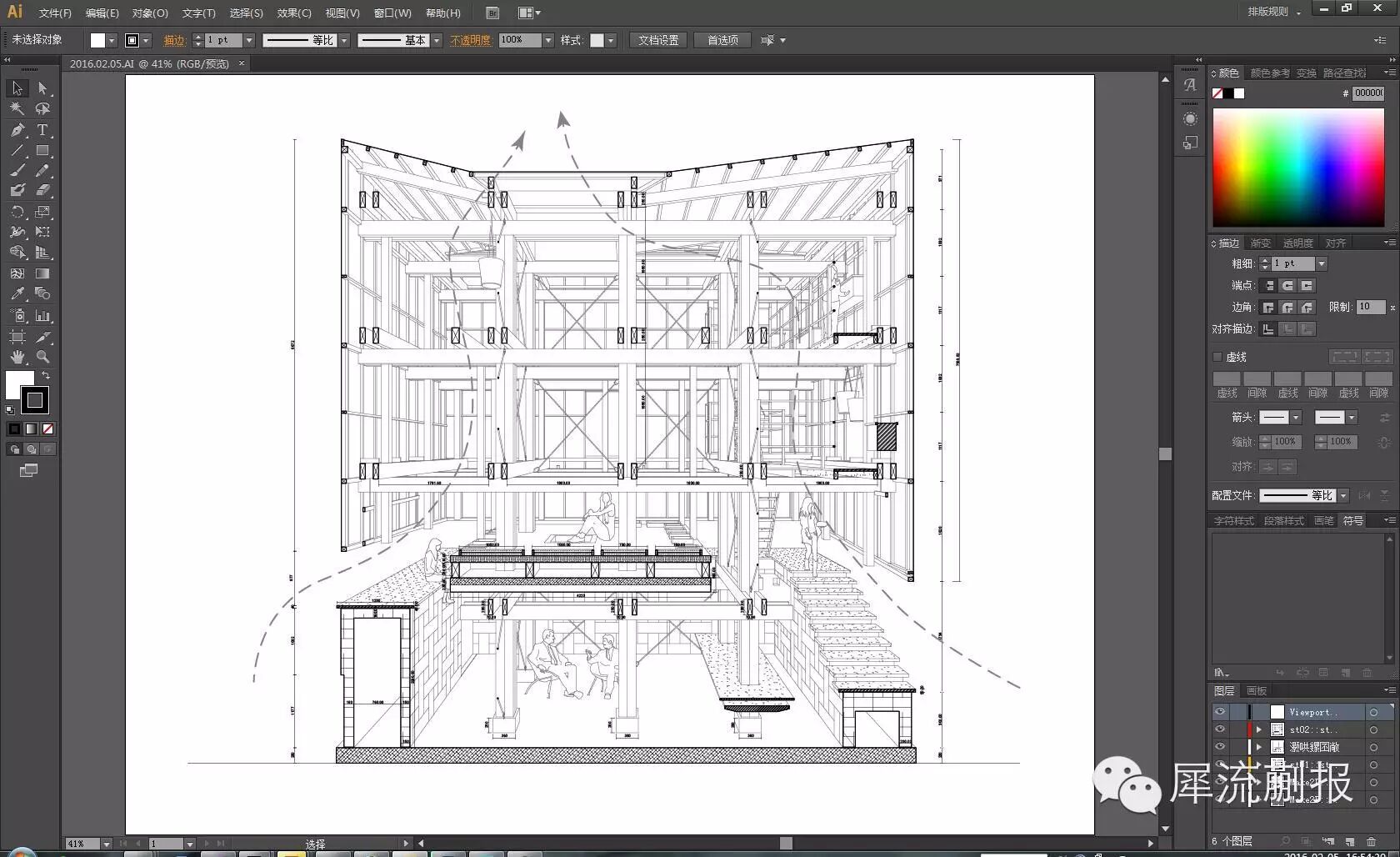

最后，当图面差不多之后，就是去ai或者ps进行加工了，调调线型，多点对比，加加花花草草~~比如我们可以直接选中线稿导出成ai，是的rhino可以直接导出ai，然后调整线宽，设置线型，获得想要的样子。

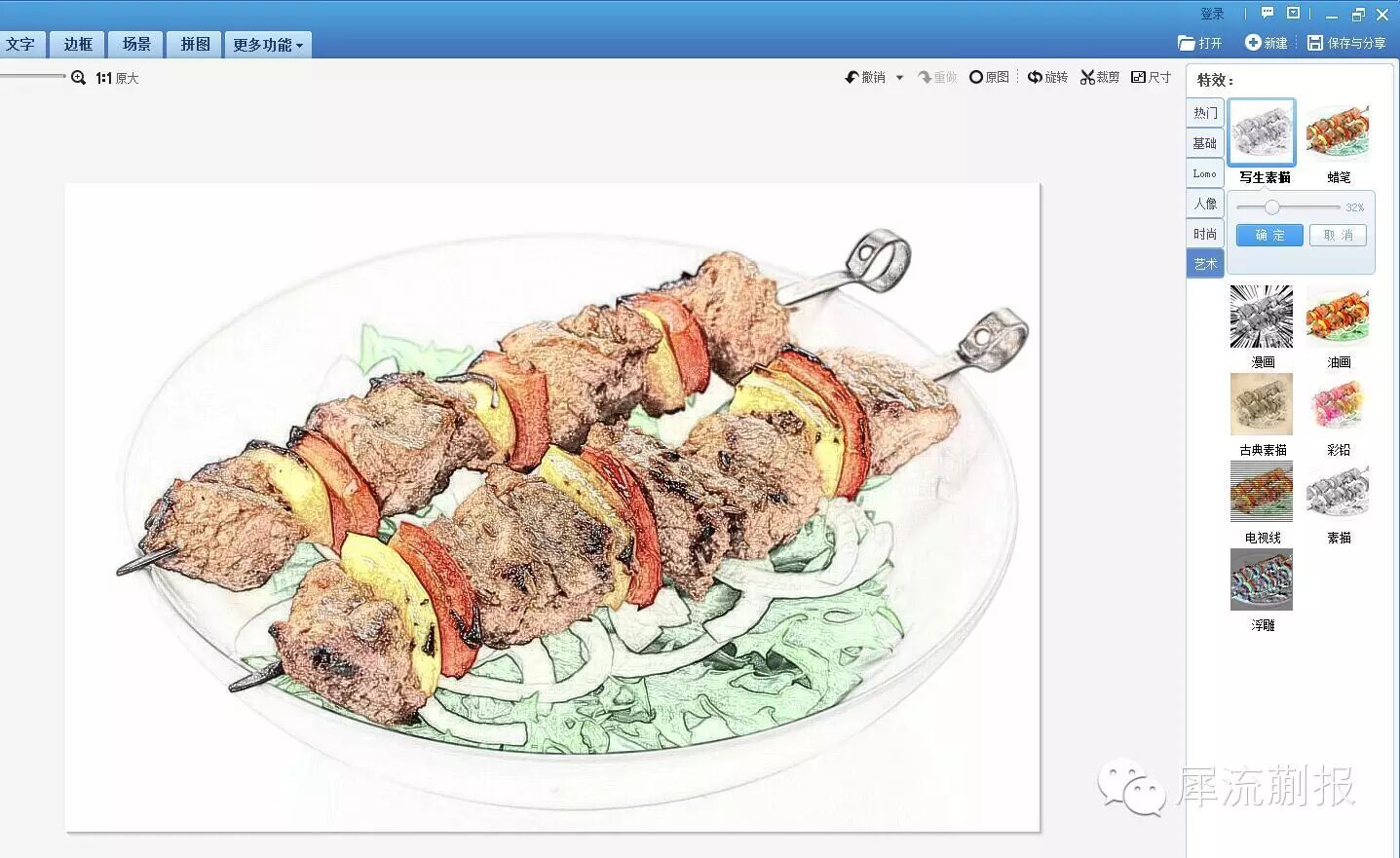

然后进ps，往上堆各种我们手绘处理的素材·······是的，我ps比较渣···直接找美图秀秀

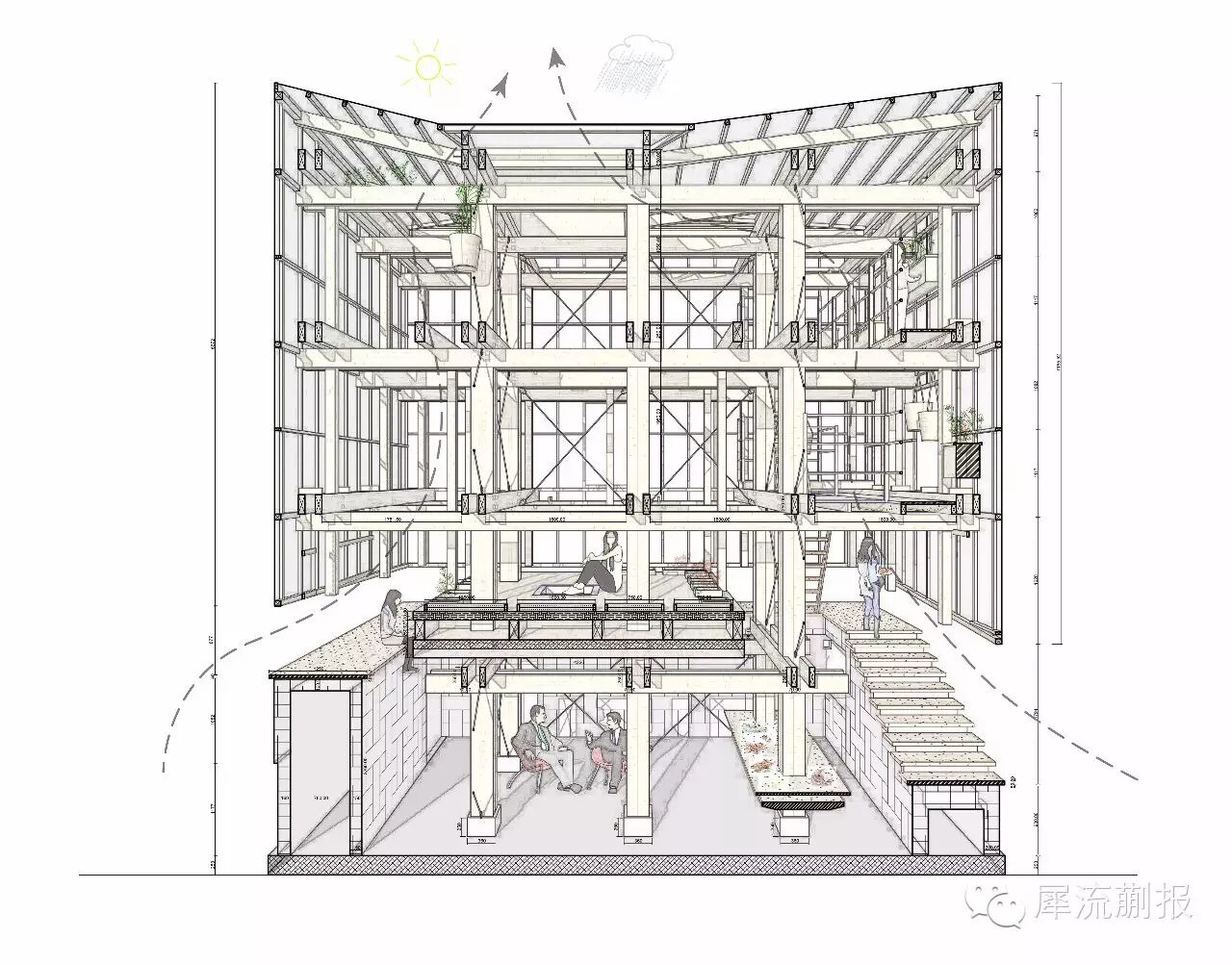

差不多酱紫

当然你也可以选择打印显示模式叠在下面增加一些细节，结果孰优孰劣全看各位看官喜好~~~什么？你要渲染剖透视不要线稿？线稿太麻烦了？好吧，至少vray不支持剖面的直接渲染，如果你非要用vray做的话，那就不得不得将模型进行修剪了。比如下图就是我曾经干过的······rhino的修剪也并不是很复杂，至少不会像su的交错那样让人提心吊胆~

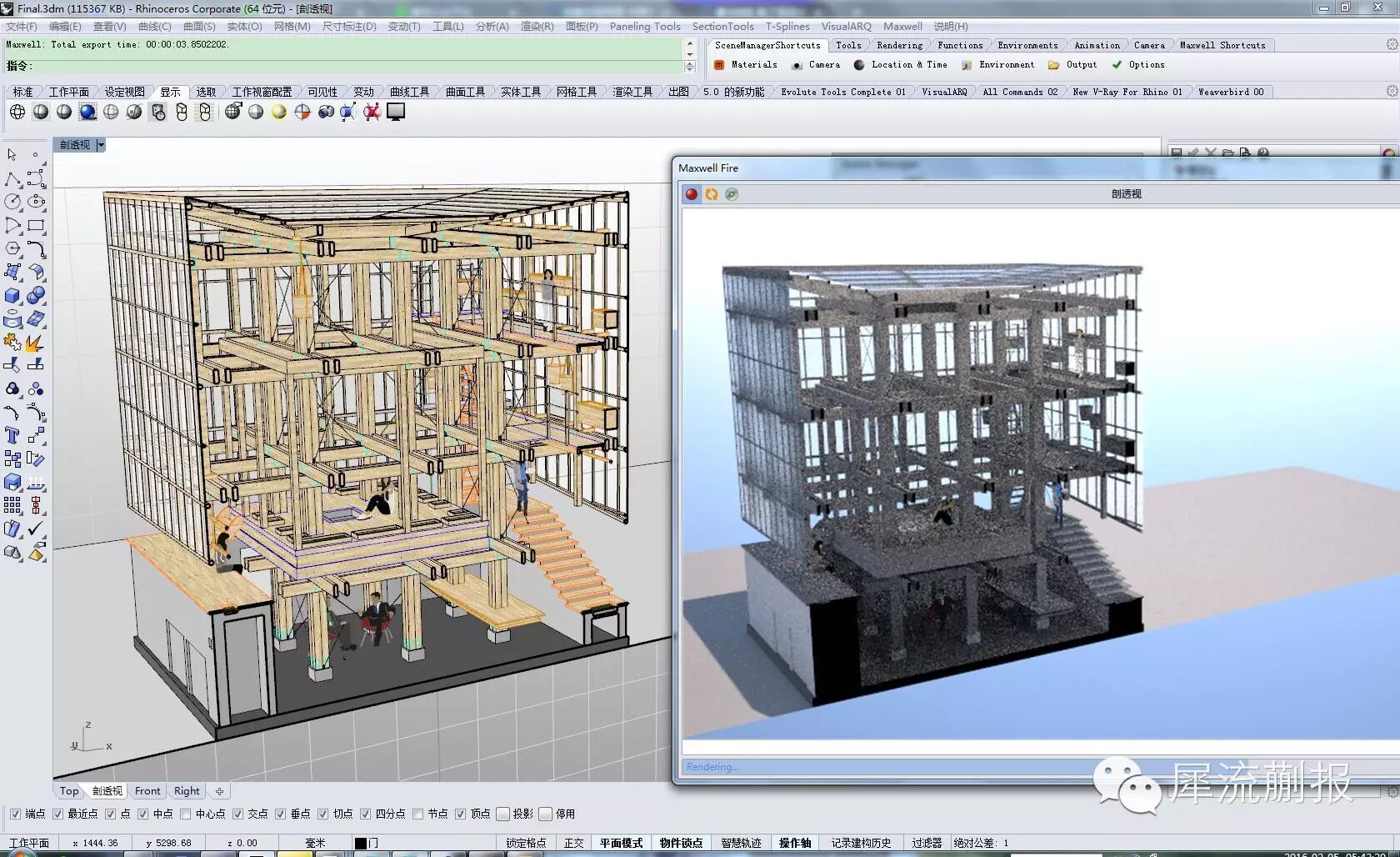

什么，还是太麻烦？还要单独建个模型不开心？好吧是你逼我的~同学你听过maxwell么？没听过的就赶紧去找听闻去学吧
那么2015年最后一篇的内容就到这里结束了~~希望各位看官喜欢，给各位先拜个早年了~~
