Get到CAD底图的神技能:Openstreetmap+GlobalMapper

平时扒CAD底图最常见的方式有两种
其实之前也都提过
ELK和CAD Mapper
但是两者的局限也很明显
CAD Mapper有范围的限制自不用说
ELK由于基于的是GH平台地图稍大就会很卡
最悲催的是
最近下载不了OSM格式了
所以
我们来想新的办法



Openstreetmap+GlobalMapper


一个get到地球上任何地方CAD底图的技能

网址：www.openstreetmap.org

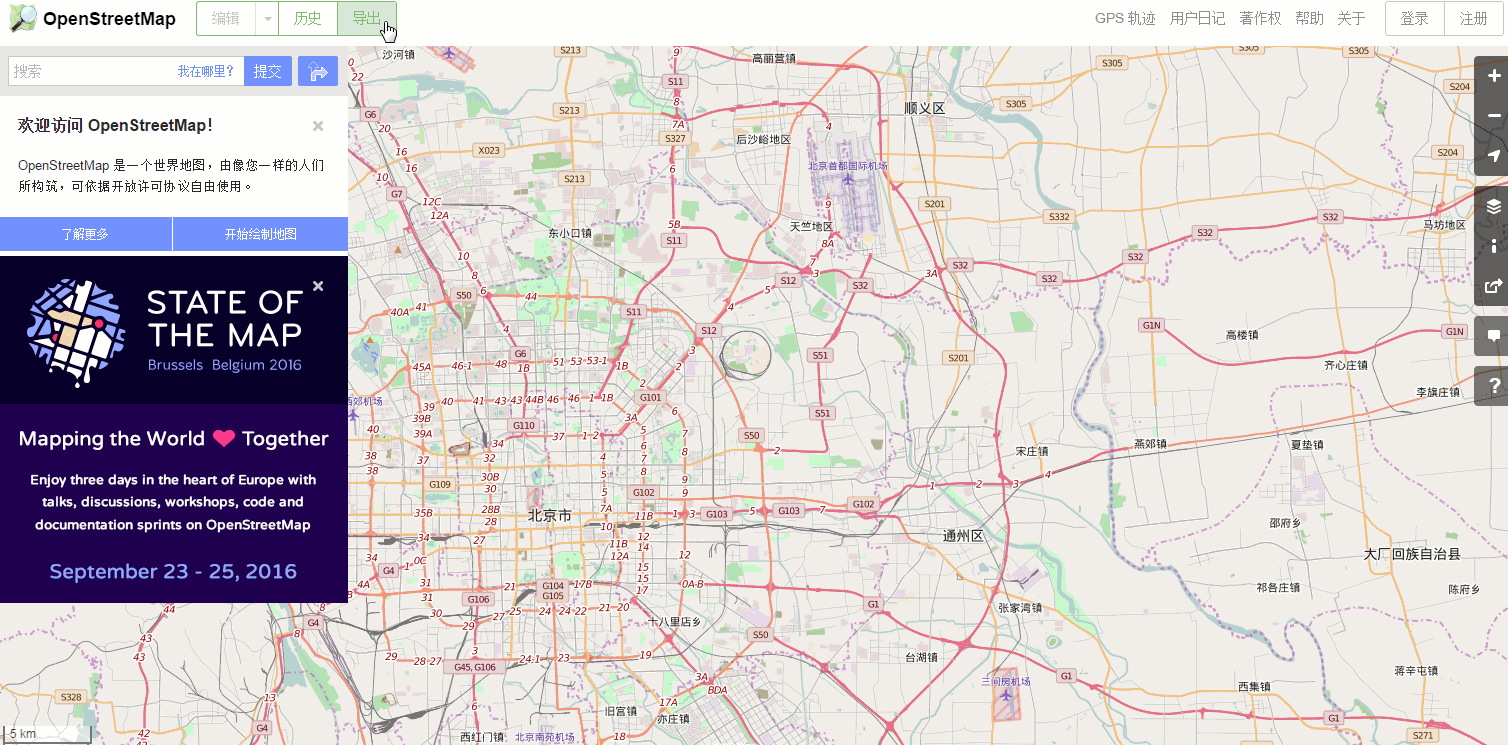

1.点击左上角导入，然后下面会出现一些数据库来源，今天我们关注的是Geofabrik下载和大城市摘录这两个。

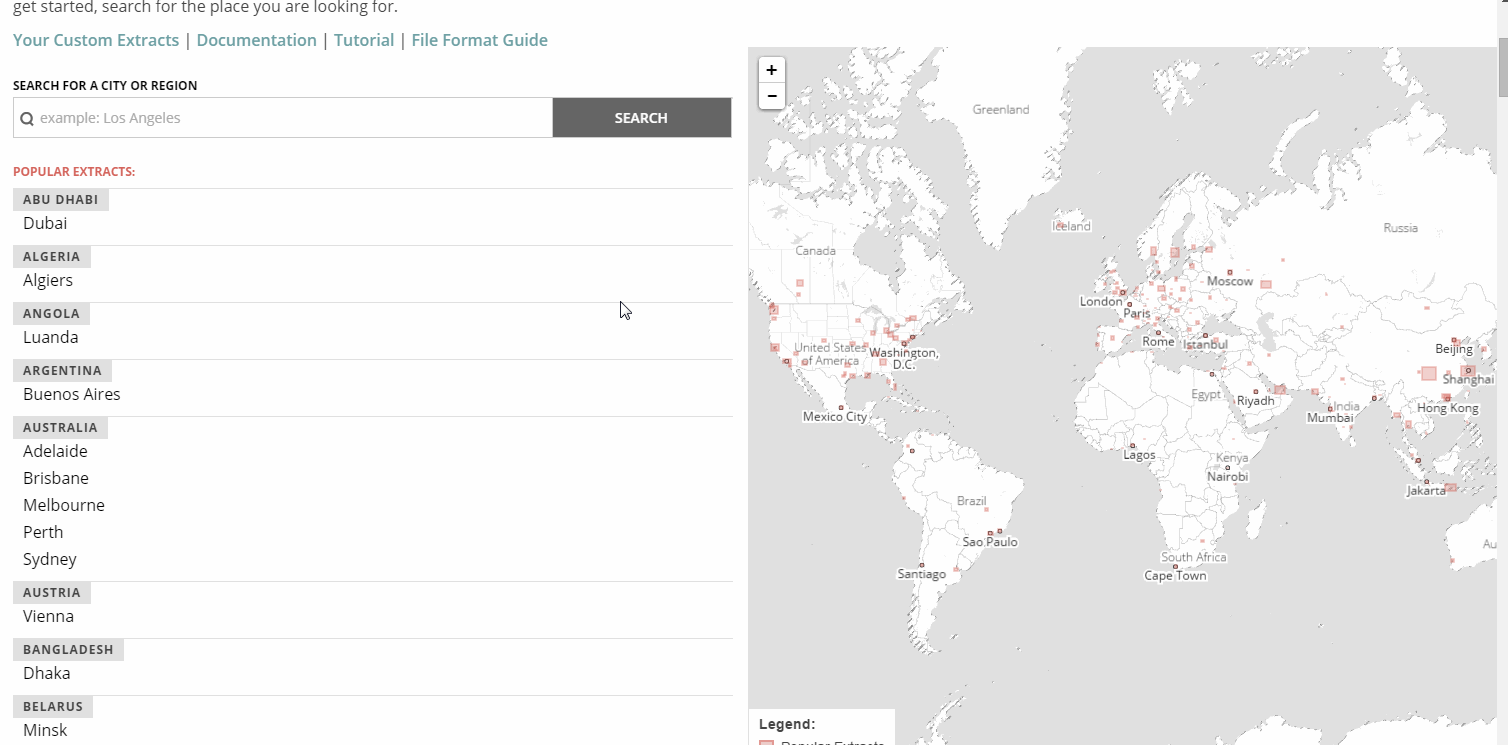

2.进入大城市摘录后，可以看到全球主要城市的名称，当然也可以搜索，中国地区的录入了北京，成都，重庆，广州，杭州，香港，上海，深圳，天津，武汉这十个城市。

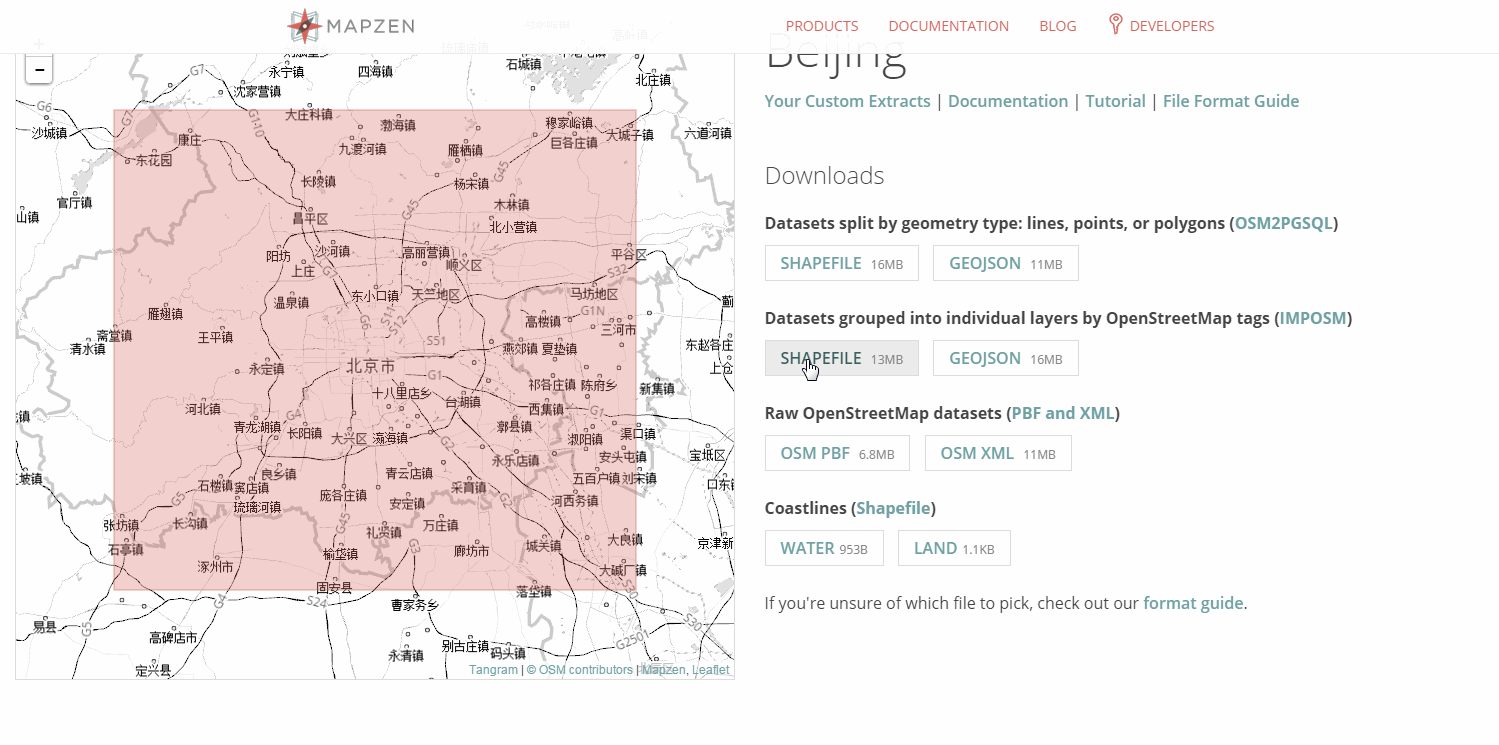

3.我们以北京为例，点击后选择下载第二行的SHAPFILE文件。

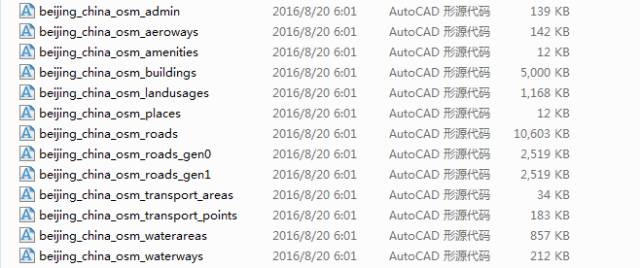

4.下载后会得到不同图层的shp格式文件，分为admin，aeroways，amenities，buildings，landusages，places，roads，transport，waterareas，waterways。

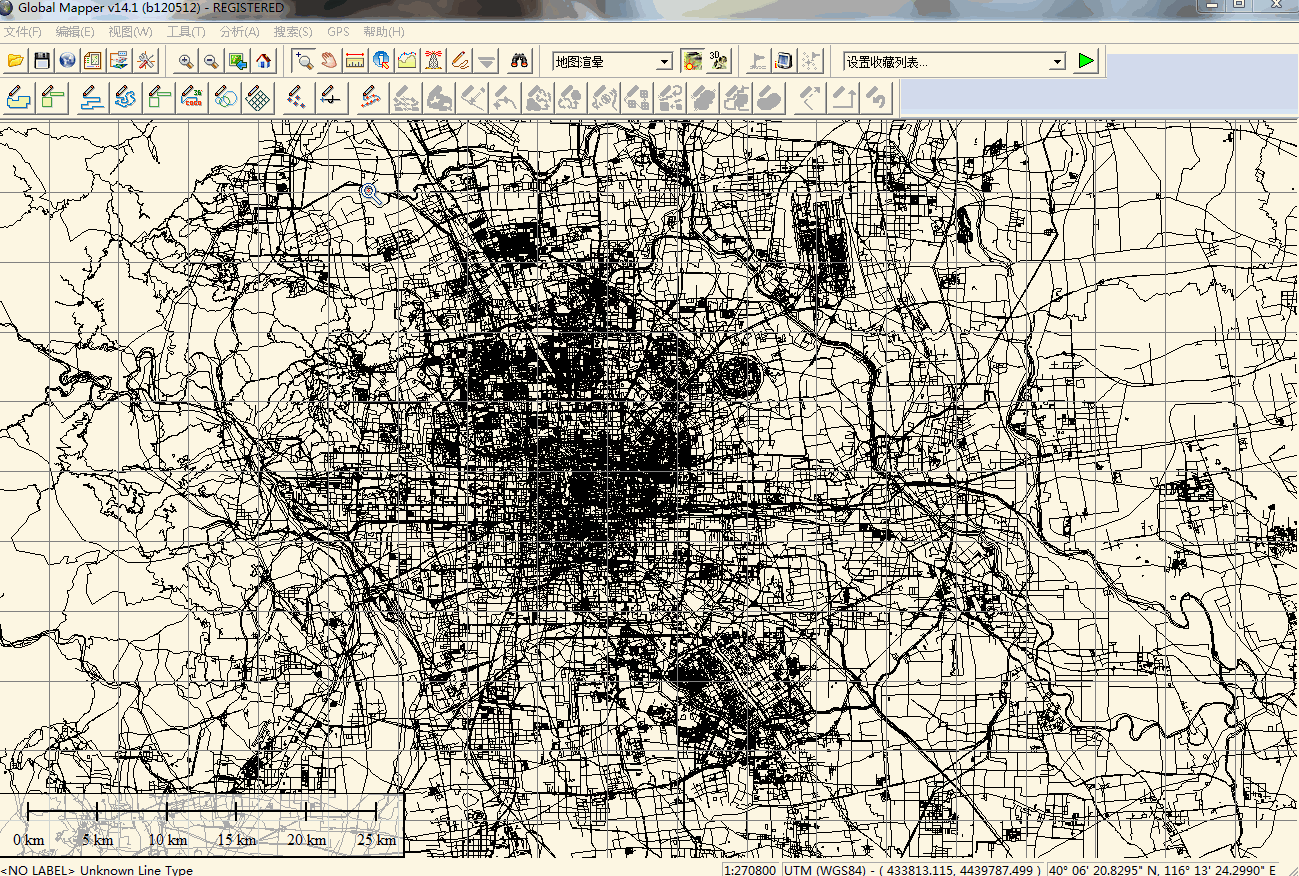

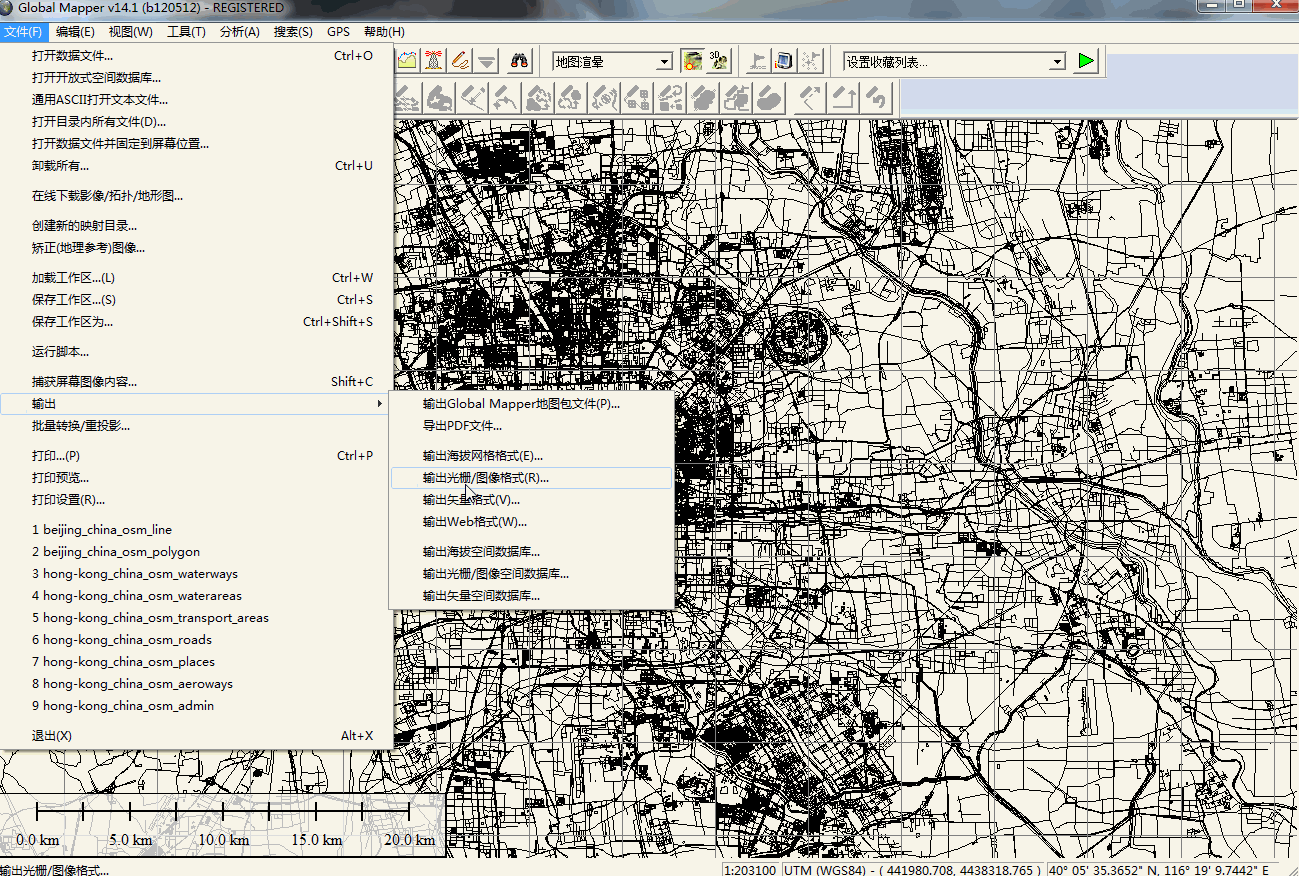

5.将各文件依次导入到GlobalMapper中，然后工具—设置——投影改为UTM投影。

6.文件——输出——输出矢量格式——DWG，导出CAD格式文件。

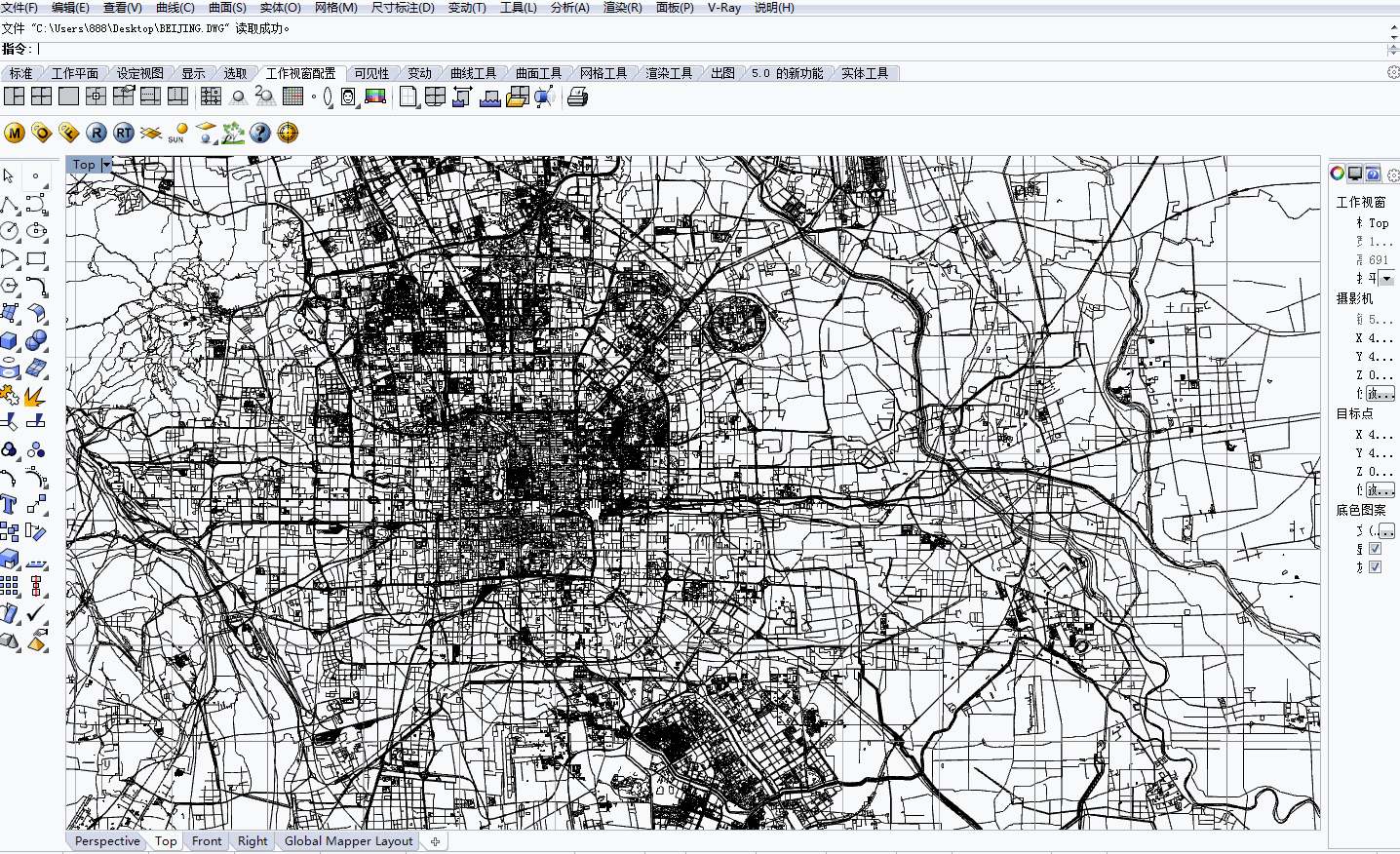

7.用Rhino打开文件（当然也可以用CAD，原谅我这一生不羁放纵爱犀牛。。）。

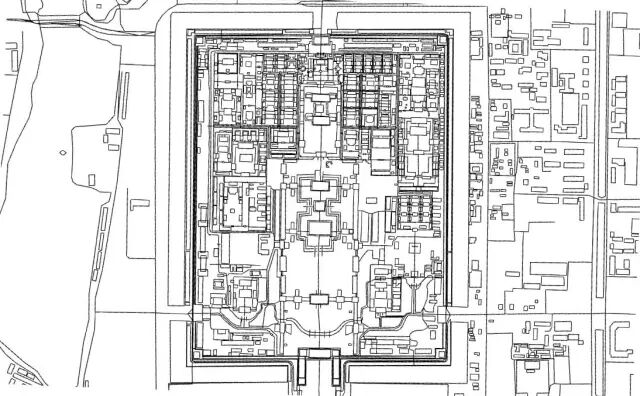

8.看下细节，故宫附近。

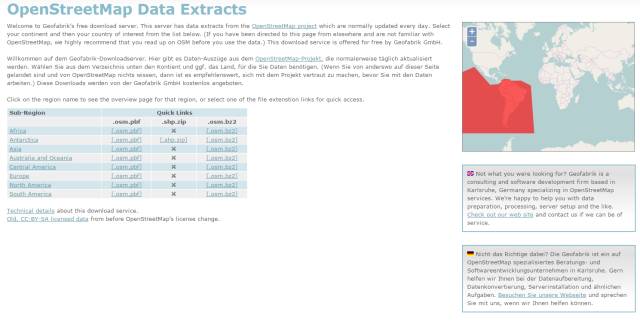

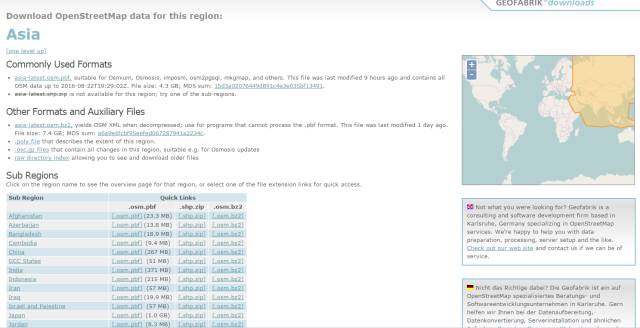

9.当然开头我们说的是世界任何一个角落，所以需要这十个城市之外的，移步提到的另外一个数据源Geofabrik，这里有你所有想要的。



DONE

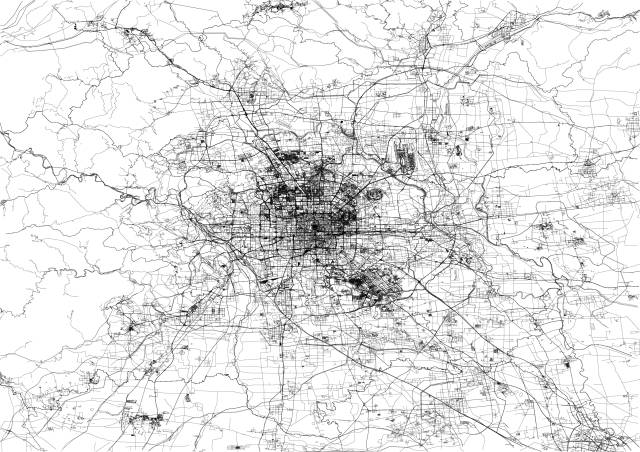

BEIJING

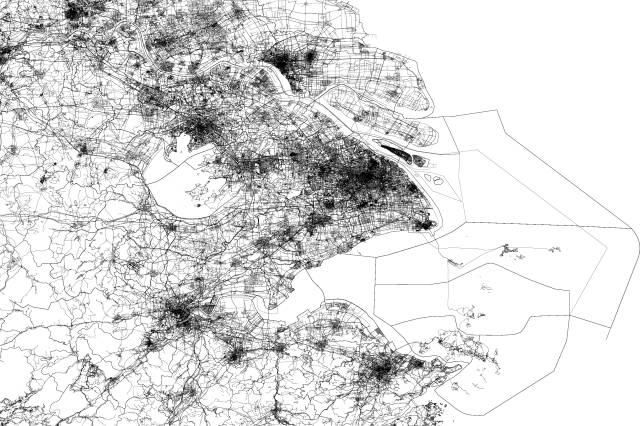

SHANGHAI

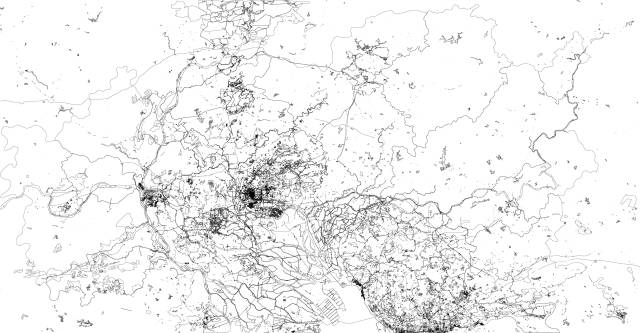

GUANGZHOU

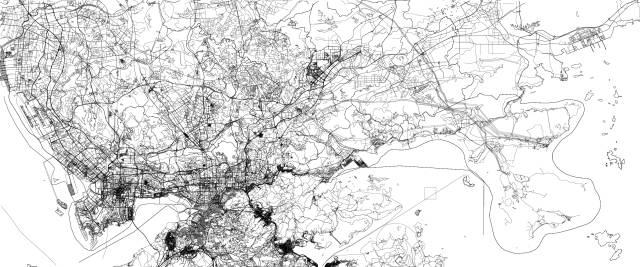

SHENZHEN

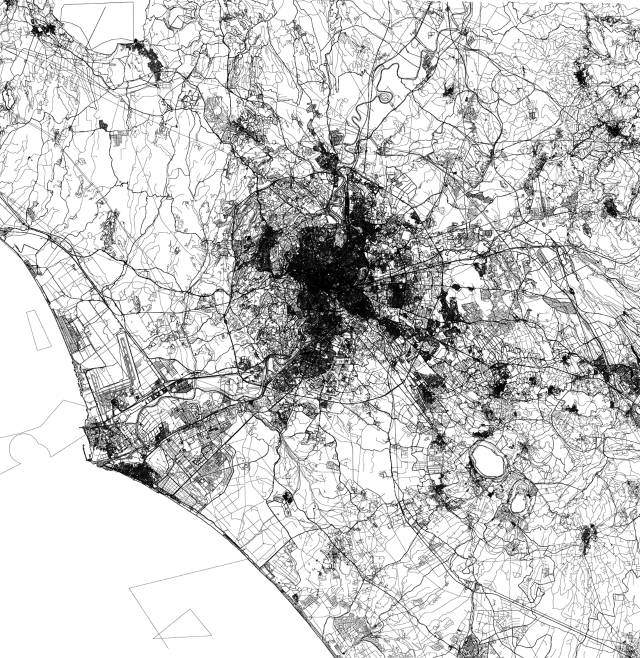

ROME

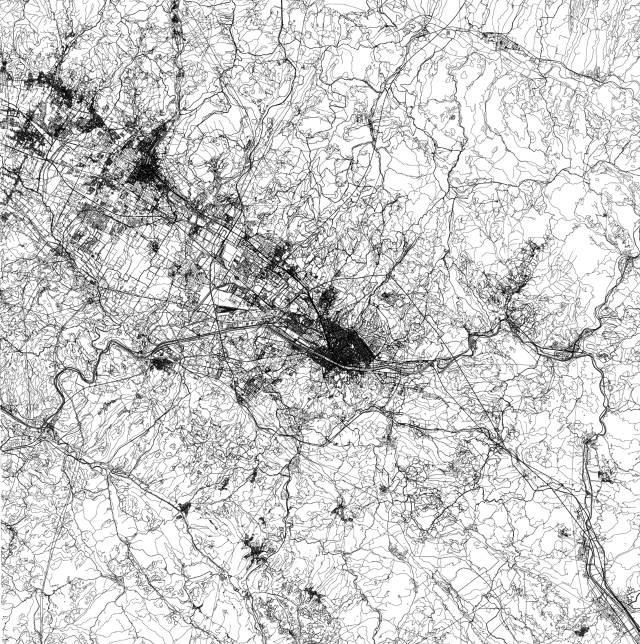

FLORENCE

HELSIKNI

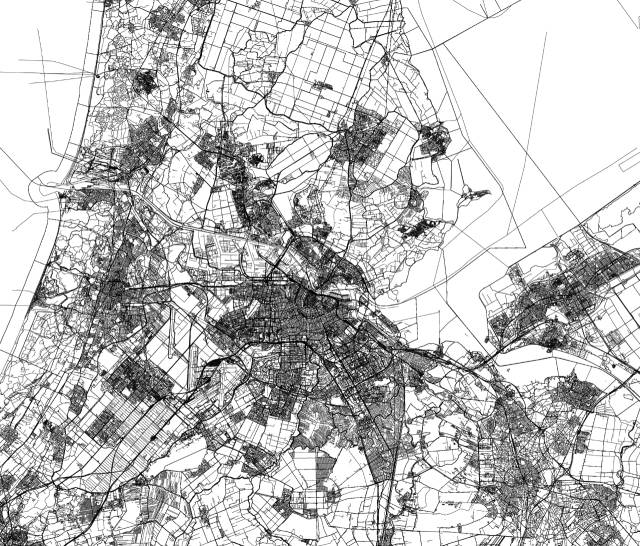

AMSTERDAM

整理了常用国内城市的数据源以及GlobalMapper下载
在本公众号回复 城市数据源 即可获取网盘链接
来自设计e周公众号
